小型自動氣象站用于對風向、風速、雨量、氣溫、相對濕度、太陽輻射、光合有效輻射七氣象要素進行測量，可擴展土壤溫度、土壤水分等氣象要素進行全天候自動監測。配合軟件可以實現網絡遠程數據傳輸和網絡實時氣象狀況監測，實現足不出戶達到遠程操控氣象站。
系統介紹：DJ-6515E小型自動氣象站用于對風向、風速、雨量、氣溫、相對濕度、太陽輻射、光合有效輻射七氣象要素進行測量，可擴展土壤溫度、土壤水分等氣象要素進行全天候自動監測。配合軟件可以實現網絡遠程數據傳輸和網絡實時氣象狀況監測，實現足不出戶達到遠程操控氣象站。

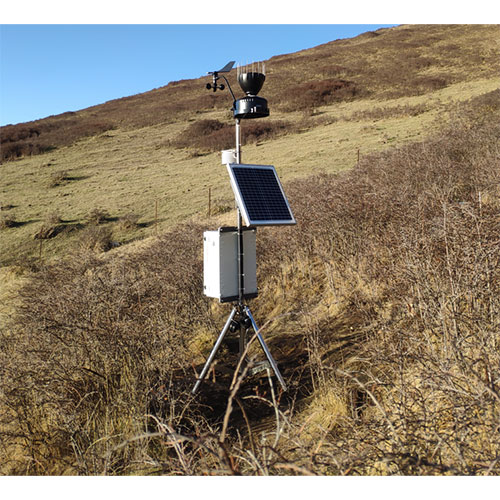

小型自動氣象站由氣象傳感器、數據采集器、電源系統、野外防護箱和安裝支架等部分構成。風速風向等傳感器為氣象專用傳感器，具有高精度高可靠性的特點。數據采集器具有氣象數據采集、實時時鐘、氣象數據定時存儲、參數設定、友好的人機界面和標準通信功能。廣泛應用于氣象、環保、農林、水文、軍事、倉儲、科學研究等領域。
系統特點：
默認測量風速風向、溫度濕度、雨量、氣壓、總輻射、光合有效輻射，可根據需要選擇。
可支持多個土壤水分、溫度、電導率傳感器，。
系統具有多種供電方式，交直流兩用或配太陽能電池供電。
防護級別達到IP66級，完善的防雷擊、抗干擾等保護措施。
工作環境：溫度：-40～55℃，濕度：100％，抗風等級：≤75m/s。
中文操作軟件，操作簡單易懂，中文使用手冊。
應用領域：
大中專院校、科研機構用于氣象、環境監測、交通運輸、軍事、農林、水文、極地考察等諸多領域。
測量參數：
風速風向、溫度濕度、雨量、氣壓、總輻射、光合有效輻射等
可擴展測量參數：
蒸汽壓差、飽和蒸汽壓、實際蒸汽壓、露點、水蒸汽密度、土壤水分、土壤溫度、土壤電導率、土壤水勢等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR300數據采集器 | 圖片 | |
運行頻率 | 144MHz |
|
模擬通道 | 6個單端通道 , 或者3個差分 | |
脈沖通道 | 2個 | |
控制輸出 | 2個 | |
其他端口 | 2個SDI-12（與2個控制輸出接口共用） | |
數據通信端口 | 1個RS-232，支持PakBus和SDI-12協議 | |
信號輸入范圍 | 0~2500mV | |
A/D轉換位數 | 24位模擬/數字轉換 | |
測量分辨率 | 23nv | |
測量精度 | ±（讀數*0.25%+1.2mV偏移量），-40~50℃ | |
存儲空間 | 512K | |
供電電壓 | 7~16VDC | |
功耗 | 約0.2mA（靜止時），約3mA（運行時） | |
工作溫度 | -40~70℃； | |
重量 | 242g | |
體積 | 14.0 x 7.6 x 5.1 cm (5.5 x 3.0 x 2.0 in) | |
6410風速風向傳感器 | ||
風速傳感器類型 | 固態磁性傳感器 |
|
風向傳感器類型 | 風向標和電位器 | |
風速測量范圍 | 0.5-89m/s | |
風向測量范圍 | 0-360° | |
風速精度 | 1m/s 或者 ±5% | |
風向精度 | ±3° | |
風速分辨率 | 0.1m/s | |
風向分辨率 | 1° | |
尺寸(長x寬x高) | 381 mm x 38 mm x 457 mm | |
重量 | 1.332 | |
使用環境溫度 | -40 to 65 °C | |
使用環境濕度 | 0-100% | |
EMS 36S空氣溫度、濕度、氣壓傳感器 | ||
輸出 | SDI-12 1.3版本 |
|
溫度測量范圍 | –40-60°C | |
溫度精度 | ± 0.2 °C | |
濕度測量范圍 | 0-100% | |
濕度精度 | ± 2% | |
氣壓測量范圍 | 300-1300 hPa | |
氣壓精度 | ±1 hPa | |
尺寸(直徑x長度) | 22 x 92mm | |
重量 | 26g | |
使用環境溫度 | -40 to 80 °C | |
使用環境濕度 | 0-100% | |
6466翻斗式雨量計 | ||
傳感器類型 | 帶干簧管的翻斗 |
|
雨水收集面積 | 214 cm2 | |
電纜長度 | 12米 | |
雨量計材料 | 抗紫外線的ABS材料 | |
雨量精度 | 降雨速率達到250mm/hr時，精度為降雨總量的±3% 其他情況下，精度為0.01"/0.2mm，以較大者為準 | |
降雨速率精度 | ±5％（降雨速率到250mm/hr） | |
分辨率 | 0.2mm | |
尺寸(直徑x高) | 16.5cm*24cm（不包含防鳥真的高度） | |
重量 | 1.8kg | |
使用環境溫度 | -40 to 65 °C | |
使用環境濕度 | 0-100% | |
SMT-100土壤水分溫度傳感器 | ||
信號輸出 | -數字信號，RS485帶UGT協議 / SDI12協議可以定制 -模擬信號，0-1V，其他電壓可以定制 |
|
電纜長度 | 標準10米，可定制延長線纜 | |
電源 | 數字輸出4 - 24 VDC (模擬輸出 12 - 24 VDC) | |
尺寸 | 182 x 30 x 12 mm | |
土壤水分參數 | ||
測量范圍 | 0-60 % (0-100 % 精度有限) | |
精度 | ± 3 % | |
校準后精度 | ± 1 % | |
分辨率 | 0.1 % | |
土壤溫度參數 | ||
測量范圍 | -40 ... +80 °C (模擬信號 -40 ... +60 °C)，可以定制擴展溫度 | |
精度 | ±0.2 °C (模擬信號 ±0.8 °C) | |
分辨率 | 0.01 °C (模擬信號 0.2 °C) | |
SP-212-SS信號放大版總輻射傳感器 | ||
測量參數 | 總輻射 |
|
工作電壓 | 5-24V DC | |
運行電流 | 300ua | |
靈敏度 | 1.2 mV/W m-2 | |
校準因子 | 0.8 W m-2 /mV | |
1000 W m-2 時的校準不確定度 | 小于 3 % | |
測量重復性 | 小于 1 % | |
長期漂移（不穩定） | 每年少于2% | |
非線性度 | 小于1%，最高2000W m-2 | |
響應時間 | 小于1ms | |
視野 | 180° | |
光譜范圍（響應為最大值50%的波長） | 360 至 1120 nm | |
定向（余弦）響應 | ±5%（太陽天頂角為 75°） | |
溫度響應 | 0.04±0.04%每℃ | |
操作環境 | -40 至 70 ℃;0 至 100 % 相對濕度，可浸沒在30m水中。 | |
傳感器重量 | 140 克 | |
電纜 | 5 m信號屏蔽雙絞線;（高耐水性，高紫外線穩定性，在寒冷條件下的高柔韌性）;高質量尾纖引線 | |
SQ-202X-SS光量子傳感器 | ||
測量參數 | 光合有效輻射 |
|
工作電壓 | 5-24V DC | |
電流 | 10uA | |
輸出范圍 | 0-2.5V | |
靈敏度 | 0.6 mV*umol m?2*s?1 | |
校準因子 | 1.6 umol m?2*s?1/mV | |
校準不確定度 | ±5 % | |
測量重復性 | 小于 0.5 % | |
長期漂移（不穩定） | 每年少于2% | |
非線性度 | 小于1%，最高4000 umol m?2*s?1 | |
響應時間 | 小于1ms | |
視野 | 180° | |
光譜范圍（響應為最大值50%的波長） | 370 至 650nm | |
定向（余弦）響應 | ±5%（太陽天頂角為 75°） | |
溫度響應 | -0.04%每℃ | |
操作環境 | -10 至 60 ℃;0 至 100 % 相對濕度，可浸沒在30m水中。 | |
傳感器重量 | 140 克 | |
電纜 | 5 m信號屏蔽雙絞線;（高耐水性，高紫外線穩定性，在寒冷條件下的高柔韌性）;高質量尾纖引線 | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
