系統介紹：

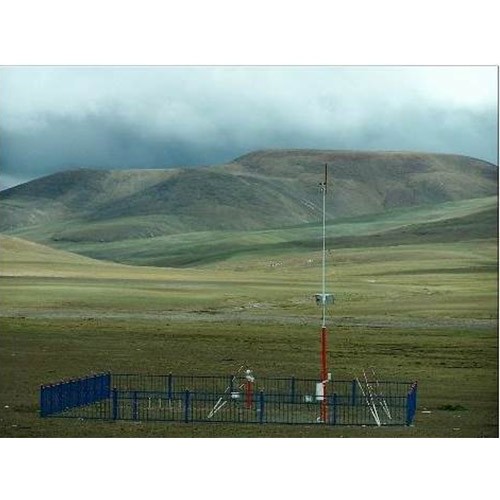

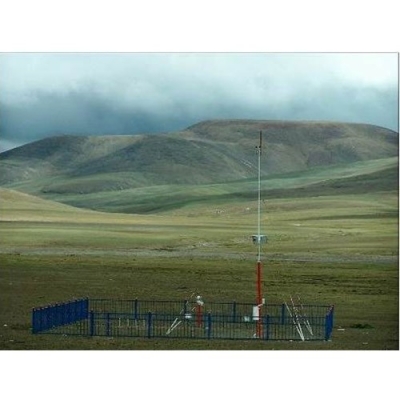

草原火災是一種突發性強、破壞性大、處置救助較為困難的自然災害，對草原資源危害極為嚴重。DJ-6514草原防火預警監測系統通過監測容易發生草原火災區域的各種氣象要素，可以預防草原火災發生，以及在火災發生時指導工作人員進行快速合理的滅火工作，使財產損失降低。本系統可于現場提供實時監測數據，并據此提供短周期分析結果。
系統特點：
內置公式計算防火等級，高于預警閾值可自動通過短信等方式向指定號碼報警
配有實時圖像監測系統，在防火指揮中心通過遠程攝像裝置觀看實時圖像
根據需要可加裝可燃物溫濕度傳感器，監測下墊面可燃物溫濕度
支持太陽能供電系統，無人值守運行
不必頻繁維護，適合野外安裝使用
可單站應用也可組網布點，無線數據傳輸
大容量數據存儲器
測量參數：
輻射、降水、風速風向、空氣溫濕度、野外攝像等
可擴展測量參數：
土壤溫度、土壤水分等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
HYGROVUE10空氣溫濕度傳感器 | ||
傳感元件 | 由Campbell Scientific修改的SHT35 |
|
通訊標準 | SDI-12 V1.4（響應命令子集） | |
電源電壓 | 7到28 Vdc | |
EMC檢測 | 經測試并符合IEC61326：2013標準。 | |
工作溫度 | -40℃至+ 70℃ | |
主要外殼材料 | 白色PET-P | |
電子密封分類 | IP67 | |
傳感器帽直徑 | 12.5毫米（0.5英寸） | |
連接器的主體直徑 | 18毫米（0.7英寸） | |
長度 | 180毫米（7.1英寸），未裝電纜 | |
傳感器體重量 | 50克（1.8盎司） | |
重量 | 250克（8.8盎司），含5米（16.4英尺）電纜重量 | |
功耗 | ||
休眠 | 50μA | |
測量期間 | 0.6 mA（耗時0.5 s） | |
相對濕度測量 | ||
測量范圍 | 0至100％RH | |
精度（25℃時） | ±1.5％（在0至80％RH的范圍內） ±2％（在80至100％RH的范圍內） | |
短期滯后 | <±1％RH | |
其他溫度下的附加誤差 | <±1％RH（-40℃至+ 60℃） | |
長期穩定性 | 每年±0.5％（清潔空氣條件下的最大漂移） | |
數據分辨率 | 0.001％RH | |
重復性 | 0.05％RH（3σ噪音水平） | |
響應時間（安裝過濾器） | 8秒（空氣以1米/秒的速度移動時響應時間為63％） | |
溫度測量 | ||
標準測量范圍 | -40℃至+ 70℃ | |
準確性 | ±0.2℃（在-40至+ 70℃范圍內）±0.1℃（-20至+ 60℃范圍內） | |
長期漂移 | 每年<0.03℃ | |
數據分辨率 | 0.001℃下 | |
重復性 | 0.04℃（3σ噪音水平） | |
響應時間（安裝過濾器） | <130秒（空氣以1米/秒的速度移動時響應時間為63％） | |
校準可追溯性 | NIST和NPL標準 | |
TE525MM雨量傳感器 | ||
傳感器類型 | 帶干簧管翻斗式 |
|
材料 | 陽極氧化鋁 | |
工作溫度 | 0°to 50℃ | |
分辨率 | 1次翻動 | |
每次翻動容量 | 4.73ml | |
每次翻動降雨量 | 0.1mm | |
測量不確定性 | 1.0%最高達 50 毫米/小時 | |
電纜類型 | 2 芯屏蔽電纜 | |
漏斗口直徑 | 24.5 厘米 | |
高度 | 9.21 厘米 | |
線纜重量 | 0.1 千克/每 3.05 米長度 | |
翻斗重量 | 1.1KG | |
CS106 氣壓傳感器 | ||
供電 | 10-30 VDC / 工作狀態<4mA 休眠狀態<1μA |
|
輸出電壓 | 0—2.5 VDC | |
工作溫度 | -40~60℃ | |
反應時間 | 500 毫秒 | |
測量范圍 | 500 – 1100 hpa | |
線性 | ±0.25mb | |
分別率 | ±0.01mb | |
典型精度 | ±0.3hPa @20℃±0.6hPa @0℃~40℃ ±1.0hPa @-20℃~45℃±1.5hPa @-40℃~60℃ | |
電纜長度 | 6m，2芯 | |
用戶界面 | LED顯示，USB和RS232接口 | |
03002風速風向傳感器 | ||
用量說明 | 一般（降雨伴有小雪。 很少或沒有結霜或飛沙。 沒有鹽霧。） |
|
傳感器 | 3 杯風速計和葉片 | |
工作濕度范圍 | < 5% 至 100% RH | |
工作溫度范圍 | -50° 至 +50°C | |
測量說明 | 風速風向 | |
橫臂長度 | 40 厘米 | |
高度 | 12.6 厘米 | |
風速測量范圍 | 0 至 50 m/s（0 至 112 mph） 陣風生存 60 m/s （134 mph） | |
風杯傳感器 | 12 厘米直徑杯輪組件，直徑 40 mm半球形杯 | |
精度 | ±0.5 m/s （1.1 mph） | |
恢復率 | 起始閾值 0.5 m/s （1.1 mph） | |
換能器固定線圈 | （標稱 1300 歐姆電阻）換能器輸出交流正弦波信號，由以下因素感應杯輪上的旋轉磁鐵軸 100 mV 峰峰值 （60 ）rpm （6 V 峰峰值，3600轉/分） | |
輸出頻率 | 每杯輪轉 1 個周期（0.75 m/s/Hz） | |
風杯直徑 | 12 厘米（4.7 英寸） | |
重量 | 113 克（4 盎司） | |
機械范圍 | 360° | |
電氣范圍 | 352°（8° 開路） | |
測量時間 | 20 ms | |
傳感器平衡葉片 | 16 厘米車削半徑 | |
精度 | ±5° | |
阻尼比 | 0.2 | |
延遲距離 | 0.5 米（1.6 英尺） 50% 恢復率 | |
起始閾值 | 1.8 m/s （4 mph） | |
位移 | 0.8 米/秒（1.8 英里/小時），10°位移 | |
換能器 | 1.0% 線性 40°C 時額定功率為 1 W，125°C 時額定功率為 0 W。 材質精密導電塑料 電位計 （10 Kohm） 電阻） 預期壽命為5000萬次 | |
換能器激勵需要穩定的直流電壓 | 15V | |
換能器輸出 | 模擬直流電壓 成正比 | |
風向角
| 穩壓激勵電壓 由數據記錄器提供 葉片長度 22 厘米（8.7 英寸） | |
重量 | 170 克（6 盎司） | |
SP-110-SS 總輻射傳感器 | ||
測量參數 | 總輻射 |
|
運行電流 | / | |
靈敏度 | 0.2 mV/W m-2 | |
校準因子 | 5 W m-2 /mV | |
1000 W m-2 時的校準不確定度 | 小于 3 % | |
測量重復性 | 小于 1 % | |
長期漂移（不穩定） | 每年少于2% | |
非線性度 | 小于1%，最高2000W m-2 | |
響應時間 | 小于1ms | |
視野 | 180° | |
光譜范圍（響應為最大值50%的波長） | 360 至 1120 nm | |
定向（余弦）響應 | ±5%（太陽天頂角為 75°） | |
溫度響應 | 0.04±0.04%每℃ | |
操作環境 | -40 至 70 ℃;0 至 100 % 相對濕度，可浸沒在30m水中。 | |
傳感器重量 | 90 克 | |
電纜 | 5 m信號屏蔽雙絞線;（高耐水性，高紫外線穩定性，在寒冷條件下的高柔韌性）;高質量尾纖引線 | |
NetCam SC高清網絡攝像機 | ||
支持的協議 | TCP / IP、HTTP、FTP、ARP,NTP、Telnet |
|
安全 | 密碼保護的用戶帳戶用于查看和配置NetCam SC | |
設備供電 | 12VDC或24VAC | |
接口（連通性） | 1x 10/100--base T 以太網 RJ-45, PoE 802.3af (對以太網) 1 x BNC視頻輸出(NTSC / PAL) 1 xDC自動虹膜連接器 1 x RS-232串口, DB9 插口， 115.2Kb 1 x獨立的數字報警輸入 1x獨立的繼電器額定28VDC 2A or 125VDC 0.5A | |
感光度 | 0.3勒克斯,在紅外模式下0勒克斯(IR模型w /紅外照明器) | |
曝光區間 | 1/48,000秒至0.7秒 | |
圖像格式 | JPEG、M-JPEG，可調質量/文件大小 | |
物鏡 | 行業標準CS-Mount(C-Mount兼容) | |
體積 | 82mm x57mm x112mm | |
工作溫度 | -40° + 48°C | |
重量 | 397克 | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
