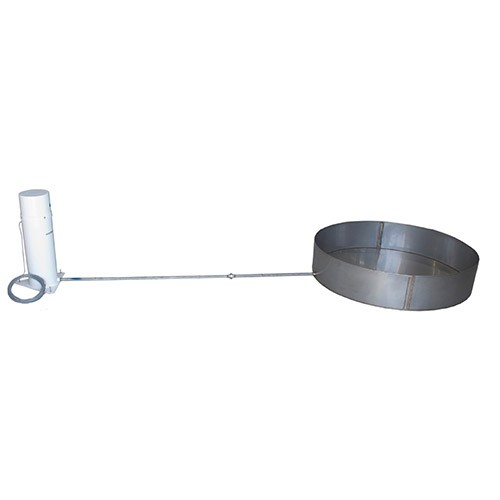

DJ-6515K蒸發站是用來測量每日水分的蒸發量，整套設備由蒸發皿、傳感器、自動補水部件和不銹鋼連通管等組成。蒸發傳感器負責測量蒸發皿中水位的下降變化并產生模擬信號，自動補水部件可以進行定時給蒸發皿補水，同時風速風向傳感器、溫濕度傳感器監測風速風向，溫濕度等氣象因子。蒸發皿符合美國氣象局標準的254×1206毫米尺寸。它的量測精度、穩定性遠優于超聲波型及其它類型的水面蒸發傳感器，適于適用于不同地區，各種環境條件。
系統介紹：
DJ-6515K蒸發站是用來測量每日水分的蒸發量，整套設備由蒸發皿、傳感器、自動補水部件和不銹鋼連通管等組成。蒸發傳感器負責測量蒸發皿中水位的下降變化并產生模擬信號，自動補水部件可以進行定時給蒸發皿補水，同時風速風向傳感器、溫濕度傳感器監測風速風向，溫濕度等氣象因子。蒸發皿符合美國氣象局標準的254×1206毫米尺寸。它的量測精度、穩定性遠優于超聲波型及其它類型的水面蒸發傳感器，適于適用于不同地區，各種環境條件。
系統特點：
數字化傳感器無溫漂、時漂，性能長期穩定
高分辨力、高精度
在風浪和降雨氣候條件下也能正常觀測，不失準確度
抗電磁干擾，即使停電后再通電，輸出數據依然正確
能與自動加水裝置、采集記錄裝置配套使用，實現蒸發過程自動監控
支持外接大容量存儲卡
支持GPRS數據無線傳輸
支持太陽能供電方式，做到無人值守運行
可選其他氣象傳感器
測量參數：
風速風向、溫濕度、蒸發量、降雨量、總輻射
可擴展測量參數：
光合有效輻射、大氣壓、土壤溫濕度、鹽度等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
03002風速風向傳感器 | ||
用量說明 | 一般（降雨伴有小雪，很少或沒有結霜或飛沙，沒有鹽霧） |
|
傳感器 | 3 杯風速計和葉片 | |
工作濕度范圍 | < 5% 至 100% RH | |
工作溫度范圍 | -50° 至 +50°C | |
測量說明 | 風速風向 | |
橫臂長度 | 40 厘米 | |
高度 | 12.6 厘米 | |
風速測量范圍 | 0 至 50 m/s（0 至 112 mph） 陣風生存 60 m/s （134 mph） | |
風杯傳感器 | 12 厘米直徑杯輪組件，直徑 40 mm半球形杯 | |
精度 | ±0.5 m/s （1.1 mph） | |
恢復率 | 起始閾值 0.5 m/s （1.1 mph） | |
換能器固定線圈 | （標稱 1300 歐姆電阻）換能器輸出交流正弦波信號，由以下因素感應杯輪上的旋轉磁鐵軸 100 mV 峰峰值 （60 ）rpm （6 V 峰峰值，3600轉/分） | |
輸出頻率 | 每杯輪轉 1 個周期（0.75 m/s/Hz） | |
風杯直徑 | 12 厘米（4.7 英寸） | |
重量 | 113 克（4 盎司） | |
機械范圍 | 360° | |
電氣范圍 | 352°（8° 開路） | |
測量時間 | 20 ms | |
傳感器平衡葉片 | 16 厘米車削半徑 | |
精度 | ±5° | |
阻尼比 | 0.2 | |
延遲距離 | 0.5 米（1.6 英尺） 50% 恢復率 | |
起始閾值 | 1.8 m/s （4 mph） | |
位移 | 0.8 米/秒（1.8 英里/小時），10°位移 | |
換能器 | 1.0% 線性 40°C 時額定功率為 1 W，125°C 時額定功率為 0 W。 材質精密導電塑料 電位計 （10 Kohm） 電阻） 預期壽命為5000萬次 | |
換能器激勵需要穩定的直流電壓 | 15V | |
換能器輸出 | 模擬直流電壓 成正比 | |
風向角
| 穩壓激勵電壓 由數據記錄器提供 葉片長度 22 厘米（8.7 英寸） | |
重量 | 170 克（6 盎司） | |
HygroVUE?10數字溫濕度傳感器 | ||
傳感元件 | SHT35由Campbell Scientific改進 |
|
通信標準 | SDI-12 V1.4(響應命令子集) | |
供電電壓 | 7 to 28 Vdc | |
電磁兼容性 | 經過測試并符合IEC61326:2013。 | |
標準操作溫度范圍 | -40° to +70°C | |
主要外科材質 | UV 穩定, 白色 PET-P | |
電子密封等級 | IP67 | |
傳感器保護 | 外部玻璃填充聚丙烯帽配有不銹鋼網灰塵過濾器，公稱孔徑< 30微米。傳感器元件具有聚四氟乙烯保護膜，對200納米或更大尺寸的顆粒過濾效率> 99.99%。 | |
傳感器插頭 | M12公頭，4針，A-coded | |
線纜 | 聚氨酯護套，屏蔽電纜，公稱直徑4.8毫米 | |
現場可更換芯片或重新校準 | 現場可更換的芯片 | |
傳感器帽直徑 | 12.5 mm | |
接頭體直徑 | 18 mm | |
長度 | 180毫米沒有電纜安裝 | |
傳感器本體重 | 50 g | |
重量 | 250g,5米電纜 | |
相對濕度： | ||
測量范圍 | 0 to 100% RH | |
精度 | -注-所引用的精度數字是相對于工廠標準的95%置信限。 ±1.5%(25℃，RH范圍0 ~ 80%) ±2%(25℃，RH范圍80 ~ 100%) | |
短期滯后 | < ±1% RH | |
其他溫度下的附加誤差 | <±1% RH(超過-40°~ +60°C) | |
長期穩定性 | ±0.5% /年(在潔凈空氣條件下的最大漂移) | |
報告分辨率 | 0.001% RH | |
重復性 | 0.05% RH (3σ噪聲級) | |
帶過濾器的響應時間 | < 20 s(靜止空氣中63%的響應時間) | |
空氣溫度： | ||
測量范圍 | -40°C to +70°C | |
精度 | -注-所引用的精度數字是相對于工廠標準的95%置信限。 ±0.2°C(-40~+70°C范圍內) ±0.1°C(20 ~ 60°C范圍內) | |
長期漂移 | 每年< 0.03°C | |
報告分辨率 | 0.001°C | |
重復性 | 0.04°C (3σ噪聲級) | |
帶過濾器的響應時間 | < 130秒(在空氣以1m /s移動時63%的響應時間) | |
校準溯源 | NIST和NPL標準 | |
最大漏電流： | ||
靜止 | 50 μA | |
測量過程 | 0.6 mA(耗時0.5 s) | |
6466M翻斗式雨量計 | ||
傳感器類型 | 帶干簧管的翻斗 | |
雨水收集面積 | 214 cm2 | |
電纜長度 | 12米 | |
雨量計材料 | 抗紫外線的ABS材料 | |
雨量精度 | 降雨速率達到250mm/hr時，精度為降雨總量的±3% 其他情況下，精度為0.01"/0.2mm，以較大者為準 | |
降雨速率精度 | ±5％（降雨速率到250mm/hr） | |
分辨率 | 0.2mm | |
尺寸(直徑x高) | 16.5cm*24cm（不包含防鳥真的高度） | |
重量 | 1.8kg | |
使用環境溫度 | -40 to 65 °C | |
使用環境濕度 | 0-100% | |
SP-110 總輻射傳感器 | ||
測量參數 | 總輻射 |
|
運行電流 | / | |
靈敏度 | 0.2 mV/W m-2 | |
校準因子 | 5 W m-2 /mV | |
1000 W m-2 時的校準不確定度 | 小于 3 % | |
測量重復性 | 小于 1 % | |
長期漂移（不穩定） | 每年少于2% | |
非線性度 | 小于1%，最高2000W m-2 | |
響應時間 | 小于1ms | |
視野 | 180° | |
光譜范圍（響應為最大值50%的波長） | 360 至 1120 nm | |
定向（余弦）響應 | ±5%（太陽天頂角為 75°） | |
溫度響應 | 0.04±0.04%每℃ | |
操作環境 | -40 至 70 ℃;0 至 100 % 相對濕度，可浸沒在30m水中。 | |
傳感器重量 | 90 克 | |
電纜 | 5 m信號屏蔽雙絞線;（高耐水性，高紫外線穩定性，在寒冷條件下的高柔韌性）;高質量尾纖引線 | |
255-100蒸發傳感器 | 圖片 | |
測量范圍 | 0～25.4cm |
|
測量精度 | 0.25% | |
線性度 | 0.25% | |
阻抗 | 1000歐姆 | |
工作溫度 | -40～60℃ | |
浮子直徑 | 10.16cm | |
高度 | 69.85cm | |
直徑 | 20.32cm | |
底座 | 40.64cm三角形底盤，含水平裝置 | |
進水口 | 1.27cm NP連接器，母口 | |
電纜 | 3芯連接器，15.24m | |
重量 | 3.4kg | |
DJ-5200蒸發皿 | 圖片 | |
材質 | SUS304不銹鋼 |
|
尺寸 | Φ1206mm*254mm | |
木托尺寸 | 1200*1200mm | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
