系統簡介：

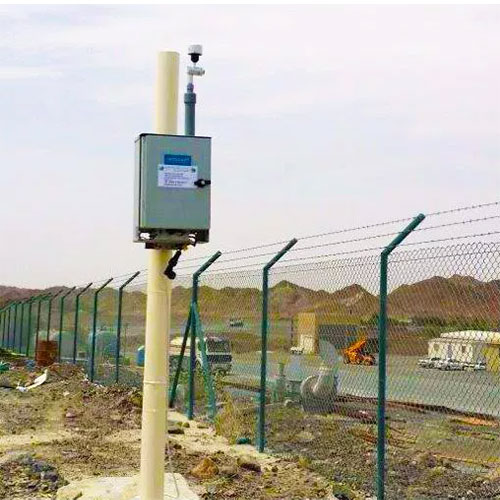

DJ-6517A大氣顆粒物監測站一套站可以完成多種顆粒物的監測， 可同時測量測量TSP，PM10，PM2.5和PM1。核心傳感器采用光學離子計數器來同濟顆粒物不同粒徑的濃度，并轉換為質量。
與傳統的reference-equivalent （參比法和等效法）原理的監測儀器相比，DUST PROFILER傳感器測量反應迅速，價格便宜。主機外殼堅固，帶防輻射罩，測量迅速，且成本低廉。
標準配置氣象六要素（風速風向、溫濕度、降雨量、氣壓）和太陽輻射，可以全天候監測記錄氣象變化，為后續顆粒物源區分析，顆粒物成因分析等，提供全面的基礎資料。
可以根據用戶需求，選配：光合有效輻射、日照時數、凈輻射等傳感器。
系統特點：
易安裝、便于維護
同時測量測量TSP，PM10，PM2.5和PM1
可設置輸出單位 counts / L (8 通道)
堅固防水外殼并包含防輻射罩
測量精度高，無須人工參與
要素靈活組配
數據采集密度可以自行設置
支持交流 / 太陽能供電方式
可單站應用也可組網布點，無線數據傳輸
大容量數據存儲器
應用范圍
城市和國家大氣監測網絡
道路PM監測
移動車輛尾氣監測
熱點區域的短時間監測
工礦廠區粉塵監測
生活區、寫字樓，醫院，學校等區域監測
環境影響評估
測量參數：
雨量、風速風向、溫濕度、大氣壓、總輻射、TSP，PM10，PM2.5和PM1等
可擴展測量參數：
光合有效輻射、日照時數、凈輻射等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
AQX 空氣質量監測站 | ||
顆粒物 |
| |
PM2.5 | 量程：0-2000μg/m3 分辨率：1μg/m3 低檢出限：1μg/m3 精度：±10% 原理：光散射 | |
PM10 | 量程：0-2000μg/m3 分辨率：1μg/m3 低檢出限：1μg/m3 精度：±10% 原理：光散射 | |
氣體 | ||
臭氧（O3） | 量程：0-500ppb 分辨率：1ppb 低檢出限：1ppb 精度：＜0.2% 原理：半導體/電化學傳感器 | |
二氧化氮（NO2） | 量程：0-2000ppb 分辨率：1ppb 低檢出限：5ppb 精度：1% 原理：電化學傳感器 | |
二氧化硫（SO2） | 量程：0-2000ppb 分辨率：1ppb 低檢出限：5ppb 精度：15% 原理：電化學傳感器 | |
一氧化碳（CO） | 量程：0-50ppm 分辨率：0.01ppm 低檢出限：0.1ppm 精度：＜2% 原理：電化學傳感器 | |
EMS 36S空氣溫度、濕度、氣壓傳感器 | ||
輸出 | SDI-12 1.3版本 |
|
溫度測量范圍 | –40-60°C | |
溫度精度 | ± 0.2 °C | |
濕度測量范圍 | 0-100% | |
濕度精度 | ± 2% | |
氣壓測量范圍 | 300-1300 hPa | |
氣壓精度 | ±1 hPa | |
尺寸(直徑x長度) | 22 x 92mm | |
重量 | 26g | |
使用環境溫度 | -40 to 80 °C | |
使用環境濕度 | 0-100% | |
TE525MM雨量傳感器 | ||
傳感器類型 | 帶干簧管翻斗式 |
|
材料 | 陽極氧化鋁 | |
工作溫度 | 0°to 50℃ | |
分辨率 | 1次翻動 | |
每次翻動容量 | 4.73ml | |
每次翻動降雨量 | 0.1mm | |
測量不確定性 | 1.0%最高達 50 毫米/小時 | |
電纜類型 | 2 芯屏蔽電纜 | |
漏斗口直徑 | 24.5 厘米 | |
高度 | 9.21 厘米 | |
線纜重量 | 0.1 千克/每 3.05 米長度 | |
翻斗重量 | 1.1KG | |
03002風速風向傳感器 | ||
用量說明 | 一般（降雨伴有小雪，很少或沒有結霜或飛沙，沒有鹽霧） |
|
傳感器 | 3 杯風速計和葉片 | |
工作濕度范圍 | < 5% 至 100% RH | |
工作溫度范圍 | -50° 至 +50°C | |
測量說明 | 風速風向 | |
橫臂長度 | 40 厘米 | |
高度 | 12.6 厘米 | |
風速測量范圍 | 0 至 50 m/s（0 至 112 mph） 陣風生存 60 m/s （134 mph） | |
風杯傳感器 | 12 厘米直徑杯輪組件，直徑 40 mm半球形杯 | |
精度 | ±0.5 m/s （1.1 mph） | |
恢復率 | 起始閾值 0.5 m/s （1.1 mph） | |
換能器固定線圈 | （標稱 1300 歐姆電阻）換能器輸出交流正弦波信號，由以下因素感應杯輪上的旋轉磁鐵軸 100 mV 峰峰值 （60 ）rpm （6 V 峰峰值，3600轉/分） | |
輸出頻率 | 每杯輪轉 1 個周期（0.75 m/s/Hz） | |
風杯直徑 | 12 厘米（4.7 英寸） | |
重量 | 113 克（4 盎司） | |
機械范圍 | 360° | |
電氣范圍 | 352°（8° 開路） | |
測量時間 | 20 ms | |
傳感器平衡葉片 | 16 厘米車削半徑 | |
精度 | ±5° | |
阻尼比 | 0.2 | |
延遲距離 | 0.5 米（1.6 英尺） 50% 恢復率 | |
起始閾值 | 1.8 m/s （4 mph） | |
位移 | 0.8 米/秒（1.8 英里/小時），10°位移 | |
換能器 | 1.0% 線性 40°C 時額定功率為 1 W，125°C 時額定功率為 0 W。 材質精密導電塑料 電位計 （10 Kohm） 電阻） 預期壽命為5000萬次 | |
換能器激勵需要穩定的直流電壓 | 15V | |
換能器輸出 | 模擬直流電壓 成正比 | |
風向角
| 穩壓激勵電壓 由數據記錄器提供 葉片長度 22 厘米（8.7 英寸） | |
重量 | 170 克（6 盎司） | |
CS106氣壓傳感器 | ||
量程 | 500 - 1100 hPa |
|
長期穩定性 | ±0.1 hPa每年 | |
設置時間 | 通電1s后達到完全精度 | |
響應時間 | 測量后500ms達到完全精度 | |
輸出電壓 | 0 - 2.5Vdc | |
供電電壓 | 10 - 30V直流供電 | |
海拔高度 | 低于海平面609.6米（2000英尺）(如礦井）至海拔4572米（15000英尺） | |
精度 | ±1.0 hPa（-20℃ - +45℃） ±1.5 hPa（-40℃ - +60℃） 精度是指端點非線性、滯后、重復性和校準不確定性的平方根 ±0.3 hPa（+20℃） ±0.6 hPa（0℃ - 40℃） | |
線性 | ±0.25 hPa | |
滯后性 | ±0.03 hPa | |
重復性 | ±0.03 hPa | |
校準誤差 | ±0.15 hPa | |
電流消耗 | < 4mA（活躍) < 1uA（休眠模式） | |
溫度范圍 | -40℃ - +60℃ | |
線纜長度 | 76.2cm | |
尺寸 | 6.8×9.7×2.8 cm（2.7×3.8×1.1英寸） | |
重量 | 90g | |
SKS1110總輻射傳感器 | ||
測量參數 | 輻照度 |
|
靈敏度 | 10uV/Wm2 , 0.05μA/Wm2 | |
量程 | 0-5000 W/m^2 | |
溫度系數 | ± 0.2%/°C | |
絕對校準誤差 | 小于3% ， 最大5% | |
線性度誤差 | 小于0.2% | |
檢測器 | 硅光電二極管 | |
傳感器 | 余弦校正 | |
響應時間 | 10ns | |
方位誤差 | 小于 1% | |
余弦誤差 | 3% | |
長期穩定性 | ±2% | |
輸入阻抗 | 200ohms | |
供電和通訊： | ||
電源供應器 | 不需要供電 | |
耗電 | 無 | |
線纜 | 3米線纜 共重130g | |
通訊協議 | 模擬電壓 或 電流輸出 | |
工作環境： | ||
工作溫度 | -35℃ - 75℃ | |
工作濕度 | 0–100% RH | |
尺寸規格： | ||
傳感器高度 | 38 mm | |
傳感器直徑 | 34 mm | |
防護等級 | IP67 | |
傳感器形狀 | | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
