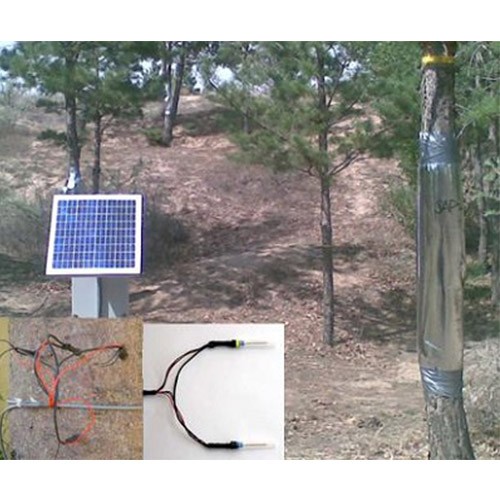

本系統傳感器有兩針和四針兩種規格。兩針系統為Granier設計系統，但只考慮熱量的垂直傳遞，存在一定的誤差；四針系統在Granier設計基礎上改進，考慮到熱量不止會被樹干液流垂直向上帶走，同樣會沿著水平方向擴散，多了兩個左右參比探針，可以排除水平方向熱量傳播的誤差，可直接測量得到莖流零點，消除莖稈縱向溫度梯度，使精度大大提高。
系統介紹：
采用熱擴散式探針法原理測量莖流以獲得植物的耗水量。由于通常只加熱升高1℃-5℃，因而對作物無害。熱擴散式探針法原理被科學證明對絕大部分作物和許多樹種有效。莖流探頭無須標定，可直接通過能量平衡和植物液體流動的熱對流速率測量莖流通量。本系統傳感器有兩針和四針兩種規格。兩針系統為Granier設計系統，但只考慮熱量的垂直傳遞，存在一定的誤差；四針系統在Granier設計基礎上改進，考慮到熱量不止會被樹干液流垂直向上帶走，同樣會沿著水平方向擴散，多了兩個左右參比探針，可以排除水平方向熱量傳播的誤差，可直接測量得到莖流零點，消除莖稈縱向溫度梯度，使精度大大提高。
工作原理 ：
熱擴散式探針法原理：恒定供熱給插入樹干邊材的探針，由于液流向上的運輸作用，理想狀態下，被液流帶走的熱量應等于供給的熱量，通過對比參比探針的溫差電勢，可得出實時莖流。
特點:
絕對測量，不需要校準
多種規格傳感器，適合測量各種直徑大小的植物
適合測量多種植物莖桿，且對植物無傷害
應用：
研究植物水分的蒸騰。
進行不同物種、不同品種的差異比較。
研究生長環境對植物的影響。
測量參數：
植物莖流（液流）速率、植物莖流量
可擴展測量參數：
植物生長變化、土壤水分、溫度、電導率、空氣溫濕度、風速風向、氣壓、雨量
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
AM16/32B 模擬通道擴展版 | 圖片 | |
激發時間 | 20ms |
|
開關電流 | 500mA | |
系統供電 | 11.3~16 Vdc （-25~50℃）；11.8~16 Vdc（-55~85℃） | |
系統功耗 | <210μA（靜止狀態）；6mA（激活狀態） | |
尺寸 | 0.2cm x 23.9cmx 4.6 cm | |
工作溫度 | -25~50℃；-55~85℃（擴展） | |
SF-G莖流傳感器 | ||
適用范圍 | 用于連續測量木質植物的液流 |
|
適用樹木直徑 | >1cm | |
傳感器數量 | 2 | |
傳感器尺寸 | 針直徑：1.5mm； | |
信號 | 模擬電壓信號（-100μV - +800μV） | |
對數據采集器的要求 | 1個差分通道，分辨率優于10μV | |
電力供應 | 莖流傳感器必須由恒流源（CCS）供電。一個 CCS 最多可為 3 個 SF-G 和/或 SF-L 傳感器供電，并且需要 85 mA x 12 V 連續供電。 | |
傳感器長度 | 5米，最大可延長至20米 | |
SF-L莖流傳感器 | ||
適用范圍 | 用于連續測量木質植物的液流 |
|
適用樹木直徑 | >8cm | |
傳感器數量 | 4 | |
傳感器尺寸 | 針直徑：1.5mm； | |
信號 | 模擬電壓信號（-100μV - +800μV） | |
對數據采集器的要求 | 3個差分通道，分辨率優于10μV | |
電力供應 | 莖流傳感器必須由恒流源（CCS）供電。一個 CCS 最多可為 3 個 SF-G 和/或 SF-L 傳感器供電，并且需要 85 mA x 12 V 連續供電。 | |
傳感器長度 | 5米，最大可延長至20米 | |
T100W-100AH (100W/100AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 100W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 5.49A | |
短路電流（Isc） | 5.95A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 100AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
