系統簡介：
用于測量流速從低到高變化大的水流的流量，大的水流如季節性降雨或暴雨導致的大地表徑流，也適合測量農田灌溉水流或高山融化的雪水水流。排水量是指在一定時間內流過水堰的水量。一般測量流速，流速的單位是升/秒或立方米/小時。徑流量測量系統可在明渠端口準確測量大氛圍變化的水流量，這時流出的水量因重力是自然排放的。
工作原理：

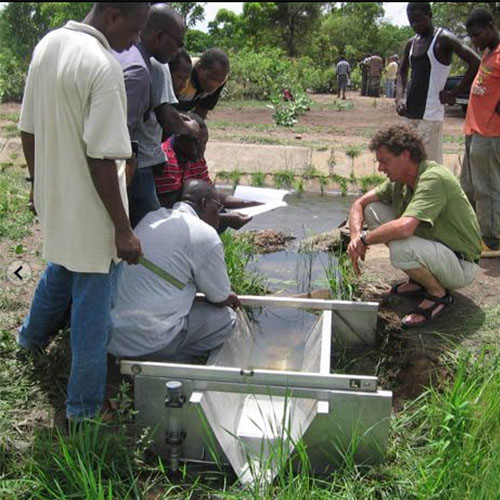

采用RBC水槽用于測量水流量，如灌渠的水流。與已知的水槽如WSC和巴歇爾氏測流槽相比，RBC水槽更加準確。標準的測量范圍從0.1-8.7升/秒至2.0-145升/秒，如有需要更大的水槽也可特制。與壓力傳感器和數采儀連接可以建立自動觀測系統。要保證測量的準確性，放置測流槽時一定要注意水流經測流槽時不能有阻礙。將測流槽水平放置后即可開始測量。測量水在入口處的波動情況。測流槽末端有一個靜水井，可以在那里讀取水波動的測量情況。運用標準公式就可以推算出水流量。 可以在數據記錄器上連接一個壓力傳感器。
系統特點：
完整的地表徑流系統，適合農業生產、科研和水利測量等用途
易安裝、便于維護
測量精度高，無須人工參與
要素靈活組配
集數據采集和無線通訊于一體，并具有圖表顯示功能
數據采集密度可以自行設置
狀態監控
支持交流 / 太陽能供電方式
免維護，適合于野外應用
可單站應用也可組網布點，無線數據傳輸
大容量數據存儲器
可以外接各類土壤，環境氣象傳感器
測量參數：
降雨、流量
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
DJ-5020整體式三角堰 | 圖片 | |
材質 | SUS304不銹鋼 | |
尺寸（可定制） | 1500*400*500mm | |
測井尺寸 | Φ200*1200mm | |
流量測量范圍 | 0-30L/s(升/s) | |
輸出信號 | SDI12 | |
水位測量范圍 | 0-400mm | |
水位測量精度 | 0.1mm | |
TE525MM翻斗式雨量桶 | 圖片 | |
傳感器類型 | 翻斗/磁簧開關 |
|
材質 | 陽極電鍍鋁 | |
工作溫度 | 0～+50℃ | |
分辨率 | 0.1毫米（4.73毫升/翻斗） | |
測量精度 | 降雨量10毫米/小時以上時為±1%，降雨量10~20毫米/小時時為±0～3%，降雨量20~30毫米/小時時為±0～5% | |
收集口徑 | 24.5厘米 | |
高度 | 29.21厘米 | |
電纜類型 | 2芯屏蔽電纜 | |
T20W-24AH (20W/24AH太陽能供電套件) | 圖片 | |
太陽能組件技術參數 |
| |
額定峰值功率 | 20W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 1.10A | |
短路電流（Isc） | 1.197 | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 24AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | ||
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A | |
接線端子輸出12V/10A | ||
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
