用途：

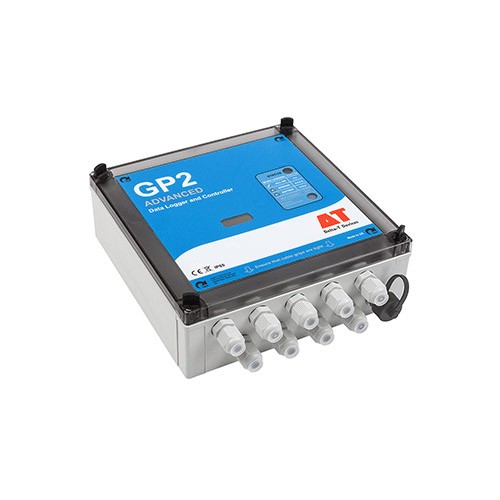

GP2數據采集器是一款12通道數據采集器，具有易于使用、功能多、兼顧耐用和性能可靠等特點?？梢杂涗洿蠖鄶?shù)類型的傳感器，可以接受電壓、電阻、電流、電位、電橋、計數、頻率和數字狀態輸入。配套的DeltaLINK軟件可以幫助用戶設置記錄間隔、傳感器類型、閾值、單位等其他功能。
特點：
應用領域： |
|
技術規格：
模擬通道 | 差分電壓（最大12個通道）；單端電壓（共用接地，最大24個通道）；2芯電阻（最大24個通道）；3芯電阻（最大12個通道）；電橋或電位傳感器（最大12個通道）；溫度傳感器（最大12個通道，2芯熱敏電阻最大24個） |
溫度傳感器 | 熱敏電阻（2k和10k型）；熱敏電阻（J、K和T型） |
數字通道 | 4個數字輸入；快速計數或頻率（30kHz，最大2個通道）；慢速計數或頻率（100Hz，最大2個通道）；數字狀態（邏輯電平/開路集電極/開關閉合，最大4個通道） |
WET傳感器 | 1個通道，可測量土壤水分、溫度和電導率 |
輸入保護 | 所有輸入端提供±15VDC或24VAC持續保護，包括電池反極性 |
傳感器激發 | 標稱3V參考，+5V和+12V穩定或5~10.5V（電池或外部供電），用戶選擇 |
記錄可選 | 單獨讀數、統計、合計、積分、風向、矢量平均、陣風、風向圖、條件式記錄 |
記錄間隔 | 1秒~24小時，每個通道可單獨設定。采樣速率典型>16通道/秒 |
計算測量 | 用戶無限制可使用代數和三角函數計算配置的虛擬通道 |
存儲容量 | 4MB閃存，典型可存儲250萬讀數 |
長期穩定性 | <±0.02%/年 |
輸入阻抗 | 0.8~3.8GΩ |
共模范圍 | +3V~-2.5V |
共模抑制比 | >70dB |
控制 | 2個繼電器輸出，可擴展到6個繼電器輸出，閉鎖SPST繼電器額定1A、24VAC、32V DC用于供電的傳感器，控制外部設備或提供報警 |
內部供電 | 6節AA堿性電池，典型可使用30萬次讀數 |
外部供電 | 10~15VDC，2A通過螺旋式接線柱或網絡電纜 |
休眠電流 | 典型<60μA+每個30μA 數字輸入低保持 |
喚醒電流 | <10mA+任何電流提供到傳感器 |
通訊 | RS-232串口，115.2k波特 |
組網 | 最大7個GP2通過100米電纜組網電纜 |
使用環境 | 工作溫度-20~+60℃，防雨外殼，IP65防護等級，內置干燥劑 |
尺寸 | 225×185×75毫米 |
重量 | 1公斤 |
模擬通道 | 輸入范圍 | 精度 | 噪音 | |
工作溫度在+25℃ | 工作溫度在-20~+60℃ | |||
電壓 | ||||
差分或單端① | ±23mV② | 0.017%+10μV | 0.084%+24μV | 2.0μV |
±185mV | 0.013%+12μV | 0.075%+28μV | 2.5μV | |
-1.4~+1.5V | 0.007%+87μV | 0.043%+122μV | 25μV | |
-0.17~+2.7V | ||||
熱電偶③ | 0~+70℃ | 0.39℃ | 0.79℃ | 0.05℃ |
電橋傳感器④ | ±7.5mV/V*** | 0.042%+3μV | 0.090%+11μV | 1.5μV/V |
±62mV/V | 0.038%+6μV | 0.057%+16μV | 2μV/V | |
電位計⑤ | 0~1 | 0.036%+0.00004 | 0.057%+0.00008 | 0.00002 |
電阻 | ||||
2芯 | 1KΩ | 0.056%+12Ω | 0.18%+16.7Ω | 0.15Ω |
9KΩ | 0.052%+12Ω | 0.17%+16.9Ω | 0.2Ω | |
135KΩ | 0.041%+16Ω | 0.13%+21.6Ω | 1.0Ω | |
3芯 | 1KΩ | 0.064%+0.3Ω | 0.21%+0.3Ω | 0.15Ω |
9KΩ | 0.060%+0.4Ω | 0.20%+0.5Ω | 0.2Ω | |
135KΩ | 0.048%+4.2Ω | 0.15%+5.2Ω | 1.0Ω | |
熱敏電阻⑥ | 2k，-20~+60℃ | 0.05℃ | 0.08℃ | <0.01℃ |
10k，-20~+60℃ | 0.04℃ | 0.09℃ | <0.01℃ | |
①單端電壓測量容易受到接地電流引起的額外偏移誤差
②可選擇自適應量程/固定量程
③冷結點溫度測量等溫接線柱，響應<0.1℃/℃/小時
④mV/1V激發
⑤比率計
⑥3芯電阻測量
產地：英國
