用途：

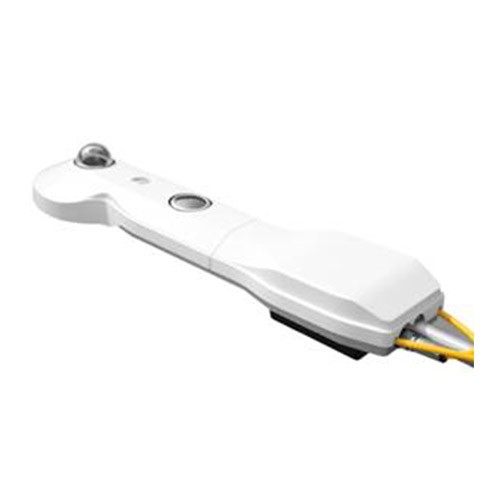

CNR 4四分量?jī)糨椛鋫鞲衅鞑捎萌略O(shè)計的結構外形，輻射傳感器探頭與儀器本身有機整合為一體，外形更加小巧、輕便，為用戶的使用帶來更多的方便。
CNR4標配有Pt-100鉑電阻和10K熱敏電阻，用于測量?jī)x器的內部溫度，對所測量的輻射數據進行補償修正，從而使測量數據更加準確、可靠。它配備的防水電纜使其能夠避免降水或水汽對設備產生的不利影響。用戶可以為CNR4選配具備加熱功能的通風裝置，不僅能夠保證凈輻射傳感器周圍環境的空氣流通，進一步減小溫度對測量產生的影響，而且其自帶的加熱裝置能夠有效融化覆蓋在設備上的積雪、凝霜等，保證設備正常工作。CNR4使用的可拆卸安裝支架為運輸和使用都提供了很大的便利。
應用領域：
·基準儀器測試；
·氣象學：輻射平衡研究；
·建筑研究：熱應力研究；
·太陽能：熱交換研究。
技術規格：
短波輻射傳感器 | |
波長范圍 | 300~2800nm（50%點） |
靈敏度 | 10~20 μV/W/m2 |
阻抗 | 20~200Ω，典型50Ω |
響應時間 | <18秒（95%） |
非線性 | <1%（0~1000 W/m2輻射度） |
靈敏度的溫度依賴性 | <4%（-10~+40℃） |
測量范圍 | 0~2000 W/m2 |
傾斜誤差 | <1% |
零點誤差A(yù) | <15 W/m2（0~200 W/m2/紅外凈輻射） |
零點誤差B | <3 W/m2（在5K/h溫度變化），<1 W/m2（安裝CVF4） |
視場角 | 上部180°，下部150° |
方向誤差 | <20 W/m2（角度最大80°和1000 W/m2輻射度） |
測量范圍 | 0~2000 W/m2 |
非穩定性 | <1% |
光譜選擇 | <3%（350~150nm光譜間隔） |
每日總的不確定性 | <5%（95%可信度） |
WMO標準 | 良好等級 |
ISO標準 | 一等 |
儀器校準 | ISO 9847:1992 annex A.3.1 |
長波輻射傳感器 | |
波長范圍 | 4500~42000nm（50%點） |
靈敏度 | 5~15 μV/W/m2 |
阻抗 | 20~200Ω，典型50Ω |
響應時間 | <18秒（95%） |
非線性 | <1%（-250~+250 W/m2輻射度） |
靈敏度的溫度依賴性 | <4%（-10~+40℃） |
傾斜誤差 | <1% |
窗口加熱偏移 | <6 W/m2（0~1000 W/m2/太陽輻射度） |
視場角 | 上部180°，下部150° |
凈輻射測量范圍 | -250~+250 W/m2 |
非穩定性 | <1% |
光譜選擇 | <5%（8000~14000nm光譜范圍） |
每日總的不確定性 | <10%（95%可信度）室內校準 |
溫度傳感器 | 熱敏電阻和Pt-100 |
整體 | |
工作溫度 | -40~+80℃ |
工作濕度 | 0~100% RH |
電纜長度 | 標準10米，可選20米和50米 |
尺寸 | 長度405毫米×高度47~66毫米 |
重量 | 850克（不含電纜） |
防護等級 | IP67 |
產地：荷蘭
