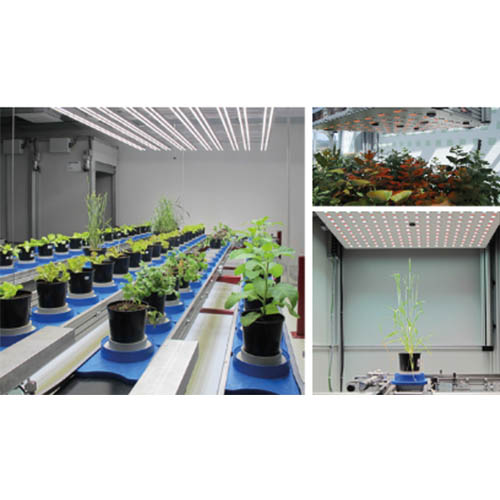

PlantScreen三維表型成像分析系統是一款高精度、高通量、自動化植物表型研究平臺。該系統由多種以植物動態生長和生理指標為基礎的圖像傳感器組成，適用于原位或培養容器中小到中型尺寸的植物研究需要。XYZ自動手臂根據用戶自定義的運行和測量程序?qū)鞲衅髦苯右苿拥揭獪y量的植物上方進行成像分析。PlantScreen三維表型成像系統可以安裝在小型、大型溫室或生長箱內。
PlantScreen三維植物表型成像分析系統整合了葉綠素熒光動力學成像、RGB成像、高光譜成像、近紅外成像、熱成像等多種傳感器，智能化控制，全方位對擬南芥、小麥、玉米等不同尺寸植物的生理生態與形態結構成像分析，用于植物高通量表型成像分析測量、植物脅迫響應分析測量、植物生長分析測量、植物生態毒理學研究、性狀識別及植物生理生態分析研究等。
可用傳感器：RGB成像系統、葉綠素熒光成像系統、高光譜成像系統、近紅外成像系統、熱成像系統。
原理：整套系統由三維移動系統、RGB成像、葉綠素熒光成像、高光譜成像、植物熱成像、植物近紅外成像、標識系統等組成，用戶設定X、Y、Z坐標，軟件根據設定的程序自動移動傳感器到需要測量的樣品區域進行測量和保存數據。
特點：
采用“傳感器—植物”模式；
多重控制平臺間相互協調；
根據用戶實驗需求量身定制；
測量參數多樣，有熱成像、RGB成像、葉綠素熒光成像、高光譜成像、近紅外成像等全方位測量參數；
適用于多種類型的研究對象，擬南芥、水稻、小麥、玉米等；
成像面積大，單幅成像達35cm x35cm；
三軸機械臂，可在工作區域三維移動；
成像平臺大，在100cm-150cm高度處自動調節；
用戶可編輯測量程序（protocols），滿足特殊實驗需求；
特別的條形碼設別，自動讀取樣品信息；
根據特別的ID編號自動數據管理；
系統示意圖
技術規格：
系統主體 | |
成像分析平臺 | 4個110x170cm平臺，在100-150cm間自動調節 |
移動方式 | XYZ三軸機械臂，根據研究對象定制設計 |
環境傳感器 | 可選擇連接 |
實驗程序 | 預設常用實驗程序（Protocols），用戶可自定義、編輯實驗程序 |
葉綠素熒光成像系統 | |
測量和計算的參數 | Fo, Fm, Fv, Fo’, Fm’, Fv’, Ft, Fv/Fm, Fv’/Fm’, Phi_PSII, NPQ, qN, qP, Rfd等幾十個葉綠素熒光參數 |
成像面積 | 35cm x 35cm |
測量光 | 橙色620nm |
光化學 | 橙色和白色雙色光 |
飽和光 | 白色或藍色，最大光強6000μmol.m-2 .s-1 |
紅外光 | 735nm |
RGB成像 | |
測量參數 | 葉面積、植物緊實度、葉片周長、偏心率、葉圓度、葉寬指數、葉片細長度SOL、植物圓直徑、凸包面積、植物質心、節間距、生長高度、植物三維最大高度和寬度、相對生長速率、葉傾角、節葉片數量、其他用于植物適合度估算的顏色定量分級、綠度指數 |
成像位置 | 頂部及側面全方位成像 |
分辨率 | 500萬像素 |
圖像校準 | 桶型畸變校準功能，托盤探測及剪切處理功能，背景去除功能 |
高光譜成像 | |
測量參數 | 歸一化指數、簡單比值指數、改進的葉綠素吸收反射指數、最優化土壤調整植被指數、綠度指數、改進的葉綠素吸收反射指數、轉換類胡蘿卜素指數、三角植被指數、ZMI指數、簡單比值色素指數、歸一化脫鎂作用指數、光化學植被反射指數、歸一化葉綠素指數、Carter指數、Lichtenthaler指數、SIPI指數、Gitelson-Merzlyak指數 |
光譜范圍 | 400-2500nm |
視野 | 150cm x 100cm |
熱成像 | |
分辨率 | 640x480nm |
溫度范圍 | 20-120°C |
靈敏度 | NETD<0.05°C@30°C/50mK |
成像面積 | 150x150cm |
熱靈敏度 | <0.05°C at 30°C |
光譜范圍 | 未冷卻微測熱輻射計，范圍在7.5-13微米 |
光源 | 可調LED，光強變化范圍0-500 umol m-2s-1 |
近紅外成像 | |
波長范圍 | 1450-1600nm |
RGB成像 葉綠素熒光成像 高光譜成像
近紅外成像 熱成像 控制軟件
