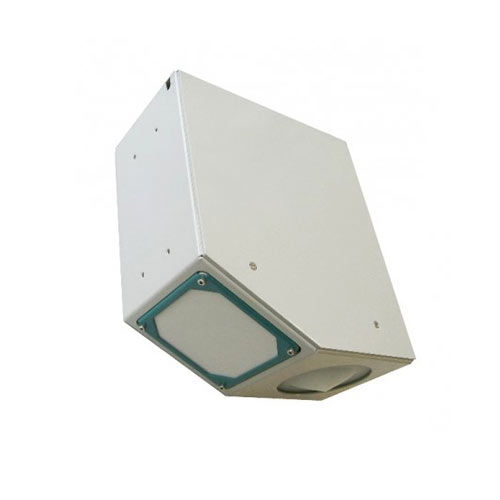

用途：RQ-30D（多傳感器雷達在線測流系統）是RQ-30的衍生版本，其特點是利用至少2個測流傳感器同時在一個斷面測流，從而應對更寬更復雜的斷面環境。
特點：
? 高精度流量測量——非常適用于流速分布不均勻的非常寬的河流
? 一次水位測量和多次單獨的流速測量
? 久經考驗的RQ雷達技術：非接觸式測量、免維護系統、防洪
? 在水中不需要結構工作
? 識別流向和滯后效應
? 能在潮水中測量
? 回水測量
? 即使在雜草生長盛行且傳感器受濁度影響的情況下也能測量
? 測量范圍0.08-16m/s（取決于流量條件）
? 4-20mA的模擬輸出（可選）
技術參數
常規參數 | |
尺寸 | 主機：338mm×333mm×154mm;從機：175mm×154mm×246mm |
重量 | 主機：5.4kg；從機：2.7kg |
防護等級 | IP67 |
電源 | 6-30v；待機功耗約1毫安；運行約140毫安 |
工作溫度 | - 35—60℃ |
保護 | 過壓保護、逆功率保護、雷擊保護 |
水位測量 | |
測量范圍 | 0—15 m標準版；0—35m擴展版 |
分辨率 | 1mm |
雷達頻率 | 26GHz（K波段） |
雷達張角 | 10° |
速度測量 | |
測量范圍 | 0.08—16 m/s（取決于流量條件） |
精度 | +/- 0.01 m/s；+/- 1%滿量程 |
分辨率 | 1mm/s |
方向識別 | +/- |
測量持續時間 | 5—240秒 |
測量間隔 | 8秒—5小時 |
測量頻率 | 24GHz（K波段） |
雷達開角 | 12° |
到水面的距離 | 0.50—35 m |
所需的最小膨脹 | 3 mm |
數據傳輸 | |
接口 | 1xSDI-12，1 x RS485或Moodbus |
傳輸速率 | 1.2至115.2 kBd |
協議 | 多樣的ASCII協議 |
輸出 | 流量、流速、水位、質量參數 |
