用途：
一體式小型氣象站相較于普通氣象站體積更小，重量更輕，方便攜帶和安裝，野外使用更加便捷。其風速和風向的測量通過超聲波傳感器測定，同時能監測空氣溫濕度、氣壓、露點溫度等參數，濕度和溫度傳感器的薄片防護罩可保護傳感器免受惡劣氣象的影響，并確保數據的準確測量。

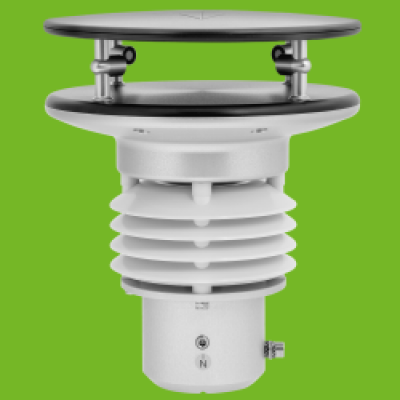

u[sonic]WS6型 u[sonic]WS7型
特點：
沒有可移動測量元件，不會產生磨損；
可測多個天氣參數：風速和風向、氣溫、相對濕度、氣壓、露點溫度、（WS7型可測量全輻射）；
根據風速和風向智能加熱傳感器表面，保持傳感器不結冰；
采用薄片式防護罩，使溫濕度傳感器的測量數據更加精確；
易于安裝，易于維護。
技術規格：
WS6型 | WS7型 | |
風向測量范圍 | 0~359.9° | |
風速測量范圍 | 0~65 m/s | |
空氣溫度測量范圍 | -40~+70℃ | |
相對濕度測量范圍 | 0~100% | |
氣壓測量范圍 | 300~1100mbar | |
全輻射測量范圍 | 0~2000W/m2；全輻射在 285 至 3000 nm 范圍內 | |
風向測量精度 | < 2° (> 1 m/s) RMSE | |
風速測量精度 | ± 0.2 m/s RMSE (v < 10 m/s); ± 2 % RMSE (10 m/s < v < 65 m/s) | |
空氣溫度測量精度 | ± 0.1K (0~60 °C); ± 0.2K (-40~0 °C) | |
相對濕度測量精度 | typ. ± 1.5 % (0~80 %) r. h.; ± 2 % (80~100 %) r. h. | |
氣壓測量精度 | ± 0.5 mbar | |
風向分辨率 | 0.1° | |
風速分辨率 | 0.1 m/s | |
空氣溫度分辨率 | 0.1 ℃ | |
相對濕度分辨率 | 0.1 % | |
氣壓分辨率 | 0.1 mbar | |
全輻射分辨率 | 0.2W/m2 | |
非線性 | < ± 1 % （100...1000 W/m2) | |
觸發閾值 | 0.1 m/s | |
輸出 | RS 485 /RS 422 （可選；訂購時請注明： 編號：97.16470.000422 配置 RS 422 輸出) | |
協議 | NMEA 0183 Modbus RTU （可選；訂購時請注明：編號：97.16470.000001 配置 Modbus） SDI-12 （可選；訂購時請注明：編號：97.16470.000002 配置 SDI-12） 可根據要求提供其他協議 | |
接口 | RS485 / 422；SDI-12 （可選） | |
測量速率 | 0.1 至 10 赫茲 | |
運行條件 | -40~+70 ℃（帶加熱：-50~+70℃）；0~100 %r. h. | |
最強風速 | 100 米/秒 | |
電源電壓 | 不加熱：6~60 VDC ；帶加熱：24 V AC/DC ± 20 % | |
功耗 | 傳感器：24 V直流輸入時額定電流為50mA；帶加熱：24 V交/直流輸入時最大電流為10A | |
全球輻射測量元件 | 具有高品質熱電單元的熱電堆 | |
全球輻射測量原理 | 熱電高溫計 | |
加熱數據 | 工廠可配置：60 W / 120 W / 240 W（標準） | 工廠配置60W |
尺寸 | 直徑 199 毫米 ? 高度 284 毫米 | |
外殼 | 耐海水腐蝕鋁 | |
防護等級 | IP 66 ； IP 67 | |
重量 | 約3.1千克 | 約 3.4 千克 |
標準 | 低壓導向線：72/23 EWG 防護等級：DIN EN 60529 MIL-STD-810G DIN EN 50121-4：2016 鹽霧：EN 60945 冷測試符合 DIN EN 60068-2-1（01/2008） 冷凝測試符合 ISO 6270-2 （09/2005） 和 DIN EN ISO 12944-6 （07/1998），類別C4 類鹽霧測試基于 DIN EN ISO 7253 （04/2002）和DIN EN ISO 12944-6 （07/1998）， 類別 C4 | 鹽霧：EN 60945 低壓導向線：72/23 EWG |
電磁兼容標準/電氣安全 | DIN EN 60945 ? DIN EN 61000-4-2, 3, 4, 6, 11 | |
選項（單獨訂購 | 00.16480.000200 u[sonic]WS6帶卡口插頭 32.16420.066100 電纜10 m;即插即用型12極卡口插頭 | |
配件（單獨訂購） | 32.16470.060000 傳感器電纜，15 m，8 pol. M16 插頭 | |
產地：德國
