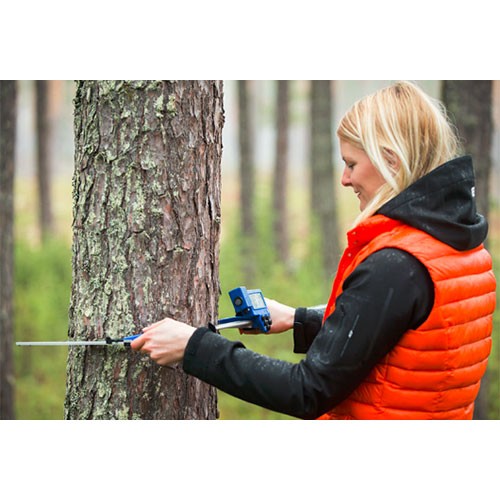

用途：DP II是一款功能強大的測量儀，用來執行森林中的“直徑測量、高度測量、計算”等功能。具有可編程、有藍牙通訊技術、可折疊狹口（節省空間）、有標準組件、多語言操作系統（英語、瑞典語、西班牙語、法語、德語）、非接觸測量、可以在汽車卡車收割機辦公室里充電、一次充電可以用一周等優點?？蛇m用于森林和工業多種研究。輸入端、電腦終端和卡尺可以做單獨的單元使用，使得它可在茂密森林中作業。
特點：
·易于操作，堅固耐用，具有多種操作模式
·兼容Vertex IV,VL5,L5，計算機或者其他的手持設備；
·各個單元都可拆卸單獨使用
·功 能強大，可與多種配件組合使用，如Gator Eyes，Digitech Tape，DP DME，DP GPS，Digitech Keyboard，DP Postex等
·智能化高，程序靈活，可根據客戶要求編寫程序
·多種通訊模式---USB、藍牙、IR
DP II智能樹木測量儀 |
|
存儲容量 | 1GB存儲空間，1MB內存 |
處理器 | 32位ARM |
溫度 | -20-60℃ |
供電 | 可充電鋰電池，USB接口充電，一周充一次即可 |
按鍵 | 確定鍵，4個方向鍵，2個快速命令鍵：燈光、Vertex或者VL5高度輸出 |
測量系統 | 技術：非接觸式，密封?？潭龋轰X制，無反射，清晰的數字。鉗口：可折疊鋁制。精度：±1毫米 |
測量尺寸 | 標準;500、650、800、950 和 1020 毫米 |
重量 | 卡鉗和終端：<1千克 僅DP II終端：150克 |
顯示 | 128×64像素，圖形顯示 |
通訊 | USB 2.0 MSD；Bluetooth? (SPP, OPP)，用于Vertex IV,VL5,L5的IR |
信號 | 內置揚聲器 |
防護等級 | IP67 |
可選配件
主要用于定位和導航。具有33通道高零度的接收器，支持多個衛星系統。內置實時校正功能，準確定位。內置可充電電池。內置干擾消除功能。 | |||
型號 | 參數 | 圖片 | |
DP GPS | 尺寸 | 57x30x30mm |
|
重量 | 25g | ||
衛星系統 | 基于主機的多全球?qū)Ш?/p> | ||
軌道預測 | 內置自生成（最快 TTFF 最多 3 天） | ||
精度 | 自動定位。2.5m CEP（循環誤差可能）（50％24小時靜態，-130dBm） | ||
串行接口 | UART 115200 bps，8 位，無奇偶校驗，1 個停止位。 3D-FIX LED | ||
大地日期 | WGS84 | ||
協議 | GGA：時間，位置和修復類型數據。 GLL：Lat，long，位置鎖定的UTC時間和狀態。 GSA：GNSS接收機工作模式，使用的衛星和DOP值。 GSV：視圖ID號，電位，方位角和SNR值中的衛星數。 RMC：時間，日期，位置，航向和速度數據。 VTG：相對于地面的航向和速度信息 | ||
性能數據 | 接收機類型33跟蹤/ 99采集通道GNSS接收機。 更新速率1Hz（最大10Hz） | ||
敏感度 | 跟蹤：-165 dBm-。 重新捕獲：-160 dBm 冷啟動：-147 dBm。 首次定位時間：（所有SV @ -130 dBm） 冷啟動：28s至15min（晴天）。 熱啟動：26s （開闊的天空）。 熱啟動：<1s（開闊天空，<上次啟動后2h） | ||
速度 | 0.1米/秒 | ||
溫度 | -40° ~+85° C | ||
電源 | 2.8~4.3V。功耗 3.3V | ||
其他 | 內置干擾消除。內置可充電備份存儲器。 DP II 需要 Bios V2.16 及更高版本。 Digitech Professional I 需要 Bios V1.73 及更高版本。 | ||
DP DME使用超聲波來測量距離，DP DME裝置安裝在卡尺機上，與主機卡尺和相應的軟件配合使用。 當使用卡尺測量樹木直徑時，可以激活DP超聲波測距裝置以測量從樹中心到應答器的距離，主要用于測量樹木到繪圖中心的距離。 | |||
型號 | 參數 | 圖片 | |
DP DME | 尺寸 | 57x30x30mm |
|
重量 | 25g | ||
超聲波頻率 | 25kHz | ||
測量單位 | cm | ||
精度 | 1%或更好 | ||
測距 | 0~30m | ||
接口 | RS232 | ||
附件 | T3應答器，單腳支撐架，適配器 | ||
協議 | NMEA | ||
電源 | 3.3V外部饋電。功耗：7mA | ||
外殼 | 聚碳酸酯塑料 | ||
DP Scanner使用短波長紅色LED照明，增強掃描時的能見度。內置解碼器，掃描條碼后，通過串口通信口輸出信息?？稍跍y量當場掃描條形碼，將其對應在相應的樹木上。 | |||
型號 | 參數 | 圖片 | |
DP Scanner | 尺寸 | 57x30x30mm |
|
重量 | 28g | ||
通訊 | 串行RS-232C 9600 bps，8位，1停止位 | ||
防水等級 | IP67 | ||
景深 | Code 39: 70 - 180 mm / 2.76 - 7.09 in (0.127 mm / 5 mil) 55 - 300 mm / 2.17 - 11.81 in (0.25 mm / 10 mil) 60 - 460 mm / 2.36 - 18.11 in (0.5 mm / 20 mil) 65 - 800 mm / 2.56 - 31.50 in (1.0 mm / 39 mil) EAN-13 45 - 320 mm / 1.77 - 12.60 in (0.33 mm / 13 mil) | ||
耐用性 | 工作溫度：-20 至 60 °C 儲存溫度：-40 至 70 °C ,運行中的濕度：5 – 90%（非冷凝） 儲存濕度：5 – 90%（非冷凝環境濕度 抗光性：熒光燈 4000 lx 最大值，陽光 100，000 最大 lx， 白熾燈 4000 lx | ||
墜落高度 | 1.8m | ||
光學 | 掃描方式：CCD線性傳感器 掃描速率：300次掃描/秒 讀數俯仰角： -50 至 0°， 0 至 +50° 讀數偏斜角度：-65 至 0°，0 至 +65° 讀數傾斜角度： -25 至 0°， 0 至 +25° 曲率：直徑>15毫米（EAN8） PCS 0.9 時的最小分辨率：0.3 毫米 （EAN-13） | ||
條碼掃描器 | 光源：1 個紅色 LED（峰值波長 624 nm） | ||
電源 | 由 DP/DPII 提供。電壓 3.3V。最大 120mA | ||
外殼 | 聚碳酸酯塑料 | ||
使用DP Postex使用超聲波測量單株樹木到接收器（如T3）的距離，標記記錄該點的坐標?？啥ㄎ缓蛯Ш?/p> | |||
型號 | 參數 | 圖片 | |
DP Postex | 尺寸 | 57x30x30mm |
|
重量 | 25g | ||
超聲波頻率 | 25kHz | ||
外殼 | 聚碳酸酯塑料 | ||
精度 | 1%或更好 | ||
測距 | 0~30m | ||
接口 | RS232 19200，8，N，1. | ||
附件 | 應答器、適配器、郵政機架、DP II 計算機終端、軟件 | ||
協議 | NMEA | ||
電源 | 3.3V外部饋電。功耗：7mA | ||
Digitech Keyboard輸入設備，用于大量樣本需要輸入時使用。通過數字鍵盤組合成文字標記。 | |||
型號 | 參數 | 圖片 | |
Digitech Keyboard | 尺寸 | 100x50x37 mm |
|
重量 | 55 g | ||
鍵盤 | 10 鍵膜開關 | ||
材料 | 聚碳酸酯玻璃纖維 | ||
溫度 | 最小 -30° 最高 70°C | ||
數字 | 0 – 9 | ||
字母數字 | 大寫字母 A-Z 和 ?， ?，?，?. | ||
多段模式 | 自動多段 | ||
電源 | 低電流 3V/2mW 外部饋電 | ||
自動檢測 | DP II 和 Digitech Professional Bios V1.35 及更高版本 | ||
Digitech Tape用于測量長度，由DPII供電。結實、有彈性、無拉伸。內置斷路裝置，防止線縮回太快。堅固耐用耐沖擊。精度高、誤差小、耐用耐磨損、可獨立用于測量。 | |||
型號 | 參數 | 圖片 | |
Digitech Tape | 尺寸 | 150x110x45mm |
|
重量 | 254 g | ||
外殼 | 聚碳酸酯塑料 | ||
溫度 | 最小 -15° 最高 45° C | ||
最大長度 | 7 m | ||
精度 | 最大長度為±5mm | ||
信號 | 內置揚聲器 | ||
線 | 增強鋼絲 | ||
輸出 | ASCII 格式，19.200BPS | ||
Gator Eyes測量直徑或樹木上部直徑，內置傾斜儀功能，用來測量特定高度的傾斜和直徑。傾斜功能的測量精度在0.2度左右，高度精度約為0.1m，分辨率為0.1°。使用該部件時，應在結果上加2.54cm。 | |||
型號 | 參數 | 圖片 | |
Digitech Tape | 尺寸 | 123x21x23.5mm |
|
操作方式 | 壓力開關 | ||
重量 | 92g | ||
電池 | 3V鋰電池 | ||
溫度 | 最低5℃ | ||
波長 | 532nm | ||
光斑大小 | 60mm（100m處） | ||
透鏡 | 多涂層光學玻璃鏡片 | ||
激光 | II級激光 | ||
