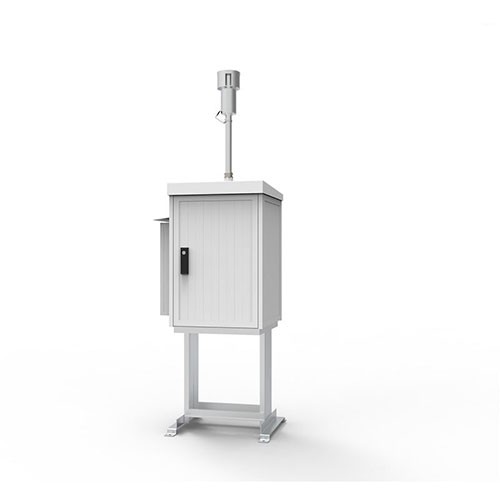

SwisensPoleno Jupiter 花粉/生物氣溶膠自動監測儀通過數字全息影像、熒光光譜測量、光散射和偏振測量等技術，可對每個進入分析儀的粒子生成包含形態數據和化學成分在內的數字指紋，進一步通過機器學習算法進行處理和分類，實現空氣中花粉、孢子、生物氣溶膠及固體顆粒濃度的自主識別與自動測量。
用途：SwisensPoleno Jupiter 花粉/生物氣溶膠自動監測儀通過數字全息影像、熒光光譜測量、光散射和偏振測量等技術，可對每個進入分析儀的粒子生成包含形態數據和化學成分在內的數字指紋，進一步通過機器學習算法進行處理和分類，實現空氣中花粉、孢子、生物氣溶膠及固體顆粒濃度的自主識別與自動測量。Jupiter主機和Atomizer組件及SwisensDataExplorer 軟件等為自動監測氣溶膠顆粒提供可靠方案。
花粉與空氣中的多種生物源顆粒等組成的生物氣溶膠顆粒在地球系統、特別是在大氣、生物圈、氣候和公共衛生之間的相互作用過程中，起著至關重要的作用，因此對生物氣溶膠顆粒的自動監測是醫學、環境科學、氣候?qū)W等相關領域及其重要的研究內容。
應用領域：
氣候變化
·大氣化學成分及其變化過程研究
· 云的物理成分以及水文循環過程研究
· 生物多樣性研究
土壤利用變化
· 生物氣溶膠相關的農業生產研究
公共健康
·人類病原體研究
· 過敏原粒子研究
SwisensDataExplorer 軟件界面及數據
技術要素：SwisensPoleno Jupiter 花粉/生物氣溶膠自動監測儀是專為生物氣溶膠微觀世界的探索和開創性的自動監測、測量而設計。既可用于實驗室的科學測量，也可用于室外長期自動監測。
SwisensPoleno Jupiter 花粉/生物氣溶膠自動監測儀的測量過程基于以下技術要素：
1. 數字全息影像測量
兩個垂直 90°高分辨率相機進行全息測量，確定粒子的絕對尺寸、形狀、面積、周長、球度等參數，
通過人工智能進行精確的粒子識別。
數字全息成像測量原理
2. 熒光光譜測量
測量單個粒子的化學組成，通過收集的熒光光譜強度和熒光壽命數據，進一步確定粒子種類。
熒光光譜測量示意圖
3. 光散射和偏振測量
對粒子表面進行激光照射，通過兩個光電檢測器的信號比值確定粒子表面的額外信息。
4. 通過組合數據實現更精確的差異化
數字全息和熒光光譜測量的結合會生成系統測量的每個粒子的數字指紋。這個豐富的數據集（也稱為數字指紋）包含形態數據和有關粒子化學成分的數據，然后通過機器學習算法對其進行處理和分類。從粒子的檢測和測量到算法輸出的分類只需要幾秒鐘。下圖為全息圖像、相對熒光強度以及組合的展示。

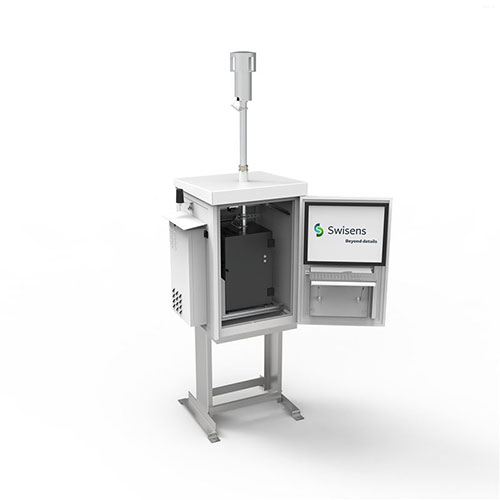

測量組件：
1. Sigma-2 進樣管
2. 粒子濃縮器
3. 2 個互呈 90°的全息相機
4. 3 個熒光光源和 5 個獨立的光譜接收器
5. 水平和垂直偏振散射光接收器
6. 可插入式樣品收集器（可選）
7. 出氣口
特點：
·同時測量顆粒分類和濃度；
·每個粒子生成包含形態數據和化學成分?jǐn)?shù)據在內的、獨特的數字指紋；
·輸出多種系統參數，判斷系統運行狀況，如顆粒速度、顆粒濃度、氣流、溫度、響應時間、存儲空間等；
·粒子分類可在數秒內完成，實現分鐘級別的測量時間分辨率；
·通過機器學習算法可搭建和擴展自有花粉庫；
·原始數據可保留，可回算未知顆粒；
·數據管理簡單便捷，呈現直觀，支持多種下載格式；
·數據自動傳輸，支持遠程操作 ；
·相較于其它，體積更小，人力即可安裝；
·無任何耗材，節省成本，低維護，帶自清潔功能；
·結構簡單，堅固耐用，確保長期穩定運行；
技術參數：
Jupiter 主機 | ||
運行環境 | -20~+50℃ 0~100%RH，非冷凝，非腐蝕環境 （若在靠近沿海環境下使用，請與我們聯系） |
|
進樣口 | sigma-2幾何形狀（VDI 2119 環境空氣測量， 2.5μm 顆粒取樣）網眼尺寸：1mm | |
粒子測量范圍 | 0.5~300μm | |
進樣流速 | 40 L/min | |
粒子速度 | 0.5 m/s | |
濃縮系數 | 1000（粒子直徑：10~300μm） | |
測量速率 | 最高 30000 個 /m3 （粒子直徑：10~300μm） 最高 1000000 個 /m3 （粒子直徑：2μm） | |
觸發光源 | 450 nm，685 nm | |
全息測量 | 波長：405 nm 相機：USB3 相機，2 個互成 90° | |
熒光測量 | 光源波長：280 nm，365 nm 和 405 nm 檢測器：SiPM（硅光電倍增管），5 個 | |
散射和偏振光測量 | 激光波長：405 nm 接收器：2 個，水平偏振和垂直偏振 | |
濃度單位 | /m3 | |
顆粒的測量參數 | 分類、顆粒全息圖像、顆粒尺寸（周長、面積、 長軸、短軸、密實度、偏心率和強度）、熒光 強度和壽命等 | |
顆粒濃度的時間分辨率 | 每10分鐘/15分鐘/30分鐘/1小時/2小時 /3小時/6小時/12小時/1 天 | |
存儲空間 | 1TB SSD（可擴展） | |
通訊方式 | 以太網，4G | |
外部接口 | 24 VDC供電，以太網，HDMI，RS-232/RS- 485, USB2.0(鼠標鍵盤)，USB3.0 (擴展設備)， 數字端口，模擬端口 | |
組網功能 | 支持 | |
算法擴展 | 支持 | |
氣象傳感器擴展 | 支持 | |
IP 等級 | IP65（主機箱），IP54（空調） | |
尺寸 | 63×73×150 cm^3 L×W×H，包括防護箱、 進樣口和安裝支架（室外型） 28×32×47 cm^3 L×W×H （實驗室型） | |
重量 | 134 kg（室外型），26 kg（實驗室型） | |
供電 | 230 VAC，50/60 Hz, 9A | |
Atomizer 標樣霧化器 | ||
工作溫度 | 0~ +45℃ |
|
儲存溫度 | -20~ +45℃ | |
界面 | 帶按鈕的電子墨水顯示屏 （E-INK 屏幕或元太屏） | |
頻率范圍 | 10~200 Hz | |
振幅 % | 0%~100% | |
風機速度 % | 0%~100% | |
比色杯照明 % | 0%~100% | |
最大樣品量（非液體） | 4.5 ml | |
管徑 | 外徑 40 mm, 內徑：35 mm | |
供電 | USB 可充電電池 | |
電壓 | 3.2V | |
儲能（充滿） | 19.2 Wh | |
電池運行時間 | 20 h（視操作頻次） | |
電池充電時間 | 7 h（1000 mA 充電器） | |
尺寸 | 155×145×265 mm W×D×H | |
重量 | 1.6 kg | |
材質 | 鋁，不銹鋼，塑料 | |
案例：
近年來，Swisens AG 在歐洲已銷售多臺各種不同型號的花粉 / 生物氣溶膠自動監測儀以及 Atomizer 標樣霧化器。以下為部分用戶列表。
瑞士聯邦氣象與氣候辦公室自動花粉監測網絡
