用途：MiniTrase是基于時域反射（TDR）原理的土壤水分測定設備。它不同于一般的基于時域延遲（也被稱為TDR）的設備，MiniTrase精度高，在不標定情況下仍然能保持在2%以下，同時其重現性高，實際操作過程中，幾次重復測定數據經常是完全相同。因?yàn)槎喾N土壤水分探頭的存在，所以，整個系統可以適合不同類型的土壤，如熱帶、干旱地區、鹽堿地帶。
用途：MiniTrase是目前為止我們發現的基于時域反射（TDR）原理的土壤水分測定設備。它不同于一般的基于時域反射的設備，MiniTrase精度很高，在不標定情況下仍然能保持在2%以下，同時其重現性很高，實際操作過程中，幾次重復測定數據經常是完全相同。因?yàn)槎喾N土壤水分探頭的存在，所以，整個系統可以適合不同類型的土壤，如熱帶、干旱地區、鹽堿地帶。MiniTrase非常便攜，一個野外背包的設計使該設備可以單人移動操作，藍牙模塊的研發更使得手持終端與主機分離。MiniTrase的優點是其支持自動監測功能，這能夠完全實現自動測定、記錄、傳輸?shù)亩帱c(diǎn)土壤水分測定設備。
特點：
及時測量，每次測量?jī)H需幾秒鐘。
便攜測量，僅需Trase主機和一個標準探頭連接器就可以使用或永久安裝以進行定期土壤水分監測。。
固定監測，Trase主機可以同時連接256個探頭進行連續監測。
TDR測量原理，外界溫度的變化對Trase的測量影響非常小，EC值對測量的影響非常小
可用于高鹽度土壤，仍可以進行準確可靠的測量。
測量中心顯示在Android平板電腦上。
可通過將Android熱同步到您的PC或通過MiniTrase到PC的RS-232端口連接來傳輸所有存儲的數據
可標記TDR脈沖的圖形以進行識別，并存儲在平板電腦或PC上以便以后查看和分析。
MiniTrase套件專為測量土壤水分的野外使用而設計，并經過環境密封，以防止損壞敏感的電子組件。
技術參數：
部件編號： | 6050X3K5B |
名稱： | MINITRASE土壤水分監測系統 |
原理： | TDR原理，測量一定體積的土壤或其他介質的含水量 |
測量范圍： | 0-100%體積含水量 |
測量精度： | 滿量程的±2％或更高 |
工作溫度： | 0至+ 45°C |
電源： | 提供一個鎳鉻電池?？?cè)萘? 1.2安培小時，充電時間：30-45分鐘，也可以外接交流電或12V直流電 |
附帶電源輸入： | 18伏2.2安培交直流（AC）轉換器，適合于獨立操作 |
外部電源輸入： | 12伏, 用于單獨操作 |
連接端口： | BNC端口，用于波導管連接 |
串行端口： | DB-9,用于數據傳輸 |
多路復用器端口： | DB-15,用于多路復用 |
電源端口： | 8針DIN |
內存： | 標準256 Kb內存，存儲容量大于180個圖表/5610個讀數(可選的4 Mb內存板可將存儲量增加到3,900個圖，122,880個讀數) |
電子測量脈沖振幅： | 1.6伏峰值 |
測定速率： | 15秒/次，可立刻讀數，也可貯存?zhèn)湟院笫褂?/p> |
硬件： | 5槽孔卡架,3個系統板，2個可選槽(用以擴展內存板或多通道配件) |
可選配件： | 包括：擴展內存卡、多通道卡和多通道輔助部件、以及各種各樣的波導探頭。 |

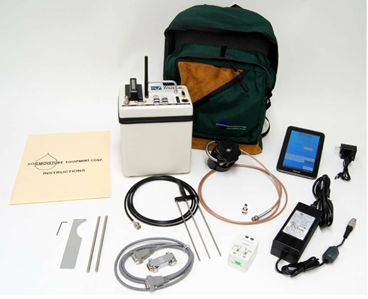

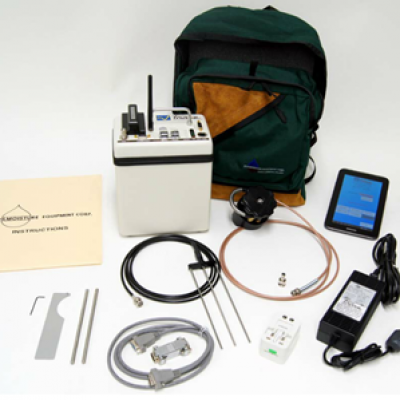

標準配置： （6050X3K5B） | 1.MiniTrase標配主機(6050X3)； 2.Android平板電腦（6911ANT07B ）； 3.驅動程序（8009AN）； 4.WinTrase軟件光盤； 5.標準探頭連接器(6005L2)； 6.一套15cm長標準探頭(6008L15)； 7.內置藍牙模塊； 8.數據傳輸線（MEZ036）； 9.電源充電器（6051V100/240）； 10.背包（6031）； 11.電子版操作說明書（0898－6050X3K1）； 12.紙質版說明書（0898－60503LC－1）； |
野外長期監測配置方案： | 1.MiniTrase標配主機(6050X3)； 2.Android平板電腦（6911ANT07B ）； 3.驅動程序（8009AN）； 4.WinTrase軟件光盤; 5.標準探頭連接器(6005L2)； 6.一套15cm長標準探頭(6008L15)； 7.內置藍牙模塊； 8.數據傳輸線（MEZ036）； 9.電源充電器（6051V100/240）； 10.背包（6031）； 11.電子版操作說明書（0898－6050X3K1）； 12.紙質版說明書（0898－60503LC－1）； 13.多路復用控制器 6020B01/ 6020B05F1/ 6020B017； 14.16通道控制板 6021C16； 15.標準埋入式探針可選配 6005L2 （可多選，監測不同剖面）； 16.鍍層防腐蝕型（高鹽堿地土壤）6005CL2（可多選，監測不同剖面）； 17.小型埋入式探針 6111（可多選，監測不同剖面）； 18.延長電纜線（10 m）6006L10(2-40m 可選)； 19.太陽能電板 （選配，野外長期無人監管可選配）； 20.太陽能板連接電纜 （選配，野外長期無人監管可選配）； 21.移動通訊部件 （野外長期無人監管可選配）； |
| 部件編號 | 6020B01/6020B05F1/6020B17 | 圖例 |
名稱 | 多路控制板外殼16通道/76通道/256通道 | |
部件編號 | 6021C16 | 圖例 |
名稱 | 16通道TDR控制板 | |
部件編號： | 6002F1 | 圖例 |
名稱： | 標準探頭連接器 |
|
包含： | 含探頭連接器電纜，棕色/橙色，長度2 M | |
探頭長度： | 單獨訂購探頭長度范圍為15厘米至70厘米。 |
部件編號： | 6005L2 | 圖例 |
名稱： | 埋入式探頭 |
|
用途： | 用于一直安裝在土壤中，在土壤剖面的不同深度進行測量。與多路控制板一起使用時可以將256個探頭連接到TRASE-One和MiniTRASE數據記錄器，來獲取詳細數據。 | |
探頭長度： | 8cm,20cm |
部件編號： | 6101GL20/30/40/60 | 圖例 |
名稱： | 重型探頭連接器20cm/30cm/40cm/60cm |
|
用處： | 設計用于粗糙和田間重復操作使用。在需要將探頭插入堅硬、干燥且緊實的土壤情況下，使用此類探頭連接器使得多次測定變得較為容易。 |
部件編號 | 6008L15/30/45/60/70 | 圖例 |
名稱 | 標準探頭15cm/30cm/45cm/60cm/70cm | |
部件編號： | 6008CL15/30 | 圖例 |
名稱： | 帶塑套的標準探頭15cm/30cm |
|
用處： | 帶塑套埋入式探頭，是設計用在當土壤中有鹽分或其它化學物質存在，難以準確測定的情況。波導探頭包上一層特殊塑料套，可減少信號損失，并且能在困難條件下進行測定。 |
部件編號 | 6006L02/05/10/15/20/30/40 | 圖例 |
名稱 | 延長線2m/5m/10m/15m/20m/30m/40m | |
