用途：TMS3樹木穩定安全性測試儀是TMS的升級版，用于測量樹根的錨地程度及樹木的穩定安全性。當風吹動樹木，樹木開始搖動，負荷傳到根部，TMS 3記錄樹木的動態搖擺運動。根據Wessolly (Wessolly & Erb, 1998)的發現，利用靜態拉伸測試能夠測量樹木根部安全穩定性。在靜態拉伸測試時，樹木受到來自絞車或繩索的負荷發生傾斜，與周圍其它樹木進行比較，可以得出樹木所受負荷的大小。將人為施加負荷與自然風引起的負荷對比，通過專業軟件分析，確定自然風引起的負荷大小。

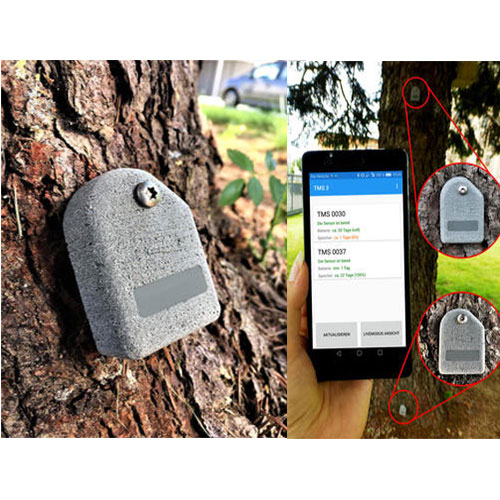

TMS 3測試儀包括兩部分，固定在樹根附近的基礎傳感器，記錄的傾斜數據反映樹木根部錨地的程度。錨地越好，傾斜越?。坏诙€是控制傳感器，固定在地面以上2-3m處，用于區分真實的樹根傾斜與周圍環境引起的背景噪音。一般控制傳感器的傾斜相對較大，因為樹木在傾斜的同時還有樹干的彎曲。
特點： 量輕，安裝方便；無損測量； 采集頻率：20Hz； 數據自動記錄； 全密封設計，防水防塵； 無線充電，內置電池可連續工作15天以上； 三維數據記錄； GPS準確定位樹木位置； GPS時間信號自動同步時間； 記錄傾斜值（X/Y/Z），東/西/南/北，精確度：0.03°； 基礎傳感器與控制傳感器連用，保證結果準確； 內置電子羅盤； 無線藍牙通訊； 適用于城市、森林等環境； 隱蔽的外形設計，減少偷盜風險。 |  |
應用方向：
確定樹木穩定性——自然風時樹木顯示出很小或者沒有根部傾斜，表明樹木安全。
監督施工工程附近樹木——檢測由于建筑施工導致的樹木根部損傷，樹木的潛在危險性。
識別樹根錨地問題——在不同樹木的相同區域裝置TMS傳感器，比較樹木之間傾斜度的差別。
結合靜態拉力測試——樹木在自然風下傾斜度較大，可用于在已知力下進行樹木靜態拉力測試。
樹木長期檢測——對風的響應變好(新根長出)；對風的響應變差(根部惡化或被根部損傷)；對風的響應無明顯變化。
技術規格：
參數 | TMS 3 | TMS |
顏色 | 灰色 | 黑色 |
重量 | 73g | 270克 |
尺寸 | 61 mm x 41 mm x 20 mm | 100 mm x 80 mm x 75 mm |
防護設計 | 全密閉，防水防塵 | 防雨和防塵 |
測量精度 | 0.03° | 0,03° |
測量間隔 | 0.05s（20Hz） | 0,05秒（20赫茲） |
測量維度 | 3D | 2D測量 |
安裝方向 | 任意方向 | 水平 |
溫度精度 | 1°C | 1°C |
溫度范圍 | -20 – +50 °C | -20 - +50°C |
電池電量 | 250mAh,>15天 | 2900 mAh; > 20天 |
充電方式 | 無線 | 微型USB電纜 |
充電時間 | 約2h | 約6h |
內存大小 | 256MB，存儲20天數據 | 最多32 GB, 130天 |
數據傳輸 | 藍牙2.1 | USB |
開關方式 | 磁性筆控制 | 電開關 |
設置方式 | App（Android，IOS） | 連接計算機 |
數據分析：采集的數據可生成圖表，清晰直觀。
使用案例：
案例1：行道樹上全部安裝有TMS 3，快速、同步測量所有樹在自然風下的傾斜。結果顯示，Acer 5這棵樹的傾斜角度明顯大于其他樹。因此，這棵樹應該進行進一步的檢測。
案例2：木質檢測結果顯示椴樹根處有大的空洞（焦色柄座菌感染）。
位置1：根盤在風速> 90km/h時的傾斜度為0.7°。
位置2：推斷出根盤在風速110km/h時傾斜度為1.4°。
結論：椴樹根處生長的焦色柄座菌影響了樹的穩定。根據風翻曲線(Sinn / Wessolly / Erb 1998)，樹木在傾斜2-4°時，沒有任何外力的情況下，樹木會傾倒。因此，此棵椴樹即使在風速110km/h的情況下也不會傾倒。
產地：德國
