介紹:

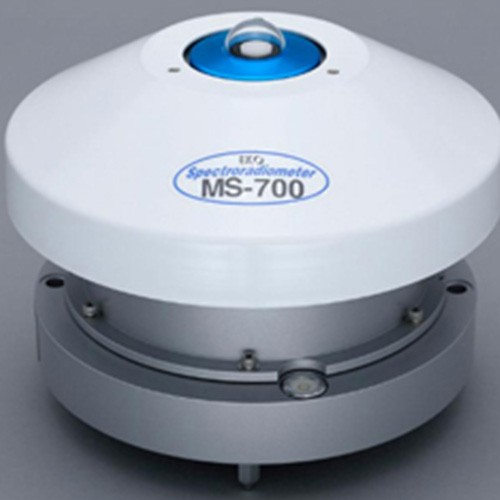

新一代光柵分光輻射計MS-700N旨在提供精確的室外太陽光譜數據。MS-700N是一種全天候傳感器,沒有任何活動部件。探測器的核心是溫度控制,以提供在350nm至1050nm(Visible-NIR)光譜范圍內的準確輻射測試數據。
MS-700N經過精確定標,可追溯到國際標準,并發布了定標不確定度預算。擴散器和輸入光學的堅固光學設計使MS-700N光譜儀不易受到機械振動和處理的影響,優于任何光纖光譜儀。此光柵分光輻射計是為長期安裝而設計的,但非常適合作為旅行參考使用。
MS-700N有一個單獨的電源單元,可通過PC或數據記錄器通過RS232/422進行控制。PC軟件提供不同的操作、數據管理和可視化功能。個人用戶可以通過定義的系統控制功能的開放命令協議對軟件進行開發。測量光譜輻射是了解太陽非均勻能量分布影響的必要條件。MS-700N揭示了太陽光譜隨空氣質量和大氣成分的變化而變化的細節。雖然熱電堆直接輻射表和總輻射表很適合量化總DNI或總輻射量(w/m2),但光柵分光輻射計給出了有關能量分布(w/m2/nm)的詳細信息,這對PV或CPV電池的研究和性能分析非常重要。
特點:
可見-近紅外的參考
光學分辨率小于10nm
工作溫度范圍為-10至50°C
堅固設計,無活動部件
適用室外太陽能研究
技術參數:
MS-700N光柵光譜儀 | ||
波長范圍 | 350 - 1050 nm |
|
光學分辨率 FWHM | < 10 nm | |
波長精度 | +/- 0.3 nm | |
方向響應 在 1000W/m2 | < 7 % | |
溫度響應 -10°C to 50°C | < 2 % | |
溫度控制 | 25 °C | |
工作溫度范圍 | -10 - 50 °C | |
暴露時間 | 10 - 5000 msec | |
圓頂材料 | 石英 | |
通信 | RS-422 / 232C | |
電源 | 12VDC / 50VA | |
尺寸 mm | 220 (D) x 197 (H) | |
重量 | 4.5 kg | |
接口保護 | IP65 | |
電源 (電源適配器) | 100-240VAC, 50/60Hz | |
能耗 | 50 W | |
電源工作狀態 | -10 to 40°C / 0 to 90 %RH | |
電源尺寸 (mm) | 320 (W) x 240 (D) x 80 (H) | |
電源重量 | 1 kg | |
軟件 | 分析軟件WSDAc | |
軟件操作系統 | Windows 7/8/9/10 | |
軟件功能 | 顯示和分析數據 | |
電纜長度 | 10米 | |
視場角 FOV | 180度 |
產地:日本
